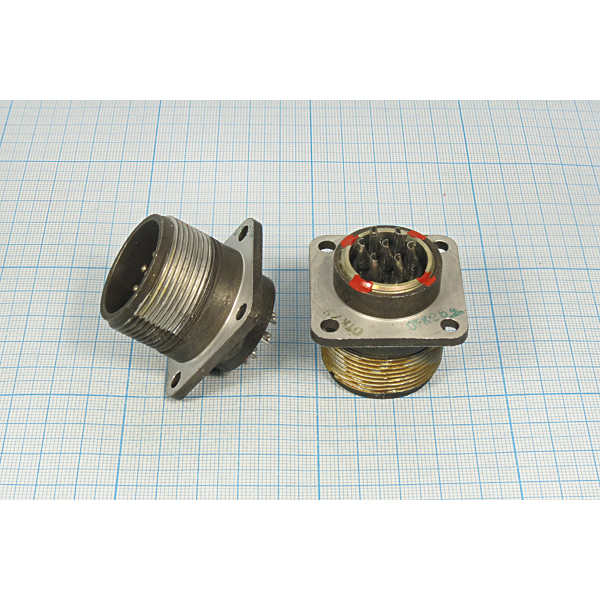

ШР28П7ЭШ9 — это электрический разъём серии ШР, предназначенный для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Он выпускается в двух вариантах: вилка приборная (блочная) и розетка кабельная, которые соединяются друг с другом.

Основные характеристики

Разъём имеет 7 контактов диаметром 2,5 мм, проходной диаметр 33 мм и рассчитан на рабочее напряжение до 850 В (переменный или постоянный ток) с частотой до 3 МГц. Рабочий ток на контакт — до 25 А (максимальный — 35 А), общая нагрузка на соединитель — до 155 А.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учётом перегрева контактов — до +110°C), выдерживает линейное ускорение 2000 м/с² и атмосферное давление до 1,3·10⁻⁴ Па. Срок службы: наработка 1000 часов, 500 сочленений-расчленений, сохраняемость 15 лет.

Расшифровка обозначения

• ШР: тип соединителя (негерметичный).

• 28: условный размер корпуса.

• П: приборная часть без патрубка (для вилки).

• 7: количество контактов.

• ЭШ: условное обозначение и вид (Ш — вилка штыревая).

• 9: сочетание контактов.
