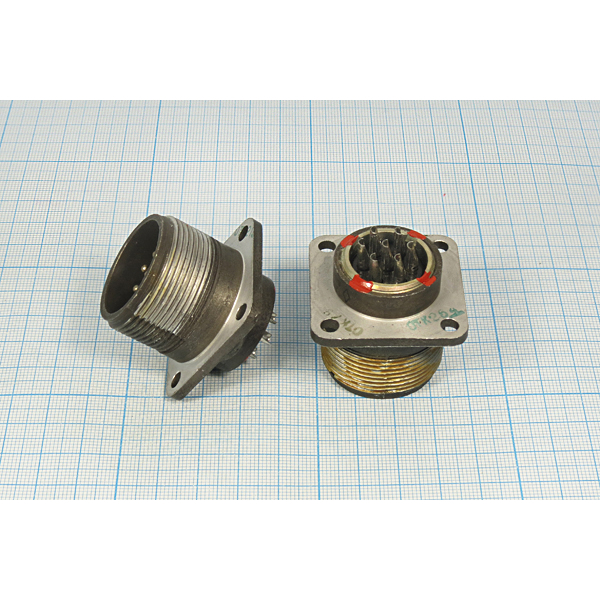

ШР28П7ЭШ9: особенности промышленного электрического соединителя

ШР28П7ЭШ9 — промышленный электрический соединитель серии ШР, рассчитанный на создание надёжных разъёмных подключений в электрических цепях оборудования. Такие разъёмы применяют там, где важны устойчивость контакта, механическая прочность и удобство обслуживания кабельных линий.

Назначение ШР28П7ЭШ9

Разъём ШР28П7ЭШ9 используют для коммутации электрических цепей в составе промышленной, измерительной, транспортной и специальной техники. Конструкция позволяет многократно соединять и разъединять кабельные сборки без выполнения пайки или постоянного монтажа непосредственно на объекте.

Маркировка изделия обычно указывает на принадлежность к конкретной серии и исполнению. При подборе совместимой ответной части необходимо сверять полный индекс, тип контактов, схему расположения, способ монтажа и требования к условиям эксплуатации.

Ключевые особенности

Серия разъёмов ШР известна применением в системах, где требуется надёжное соединение проводников при вибрациях, регулярном обслуживании и длительной эксплуатации. Для ШР28П7ЭШ9 особенно важны следующие параметры:

• Корпус, рассчитанный на механические нагрузки при монтаже и подключении.

• Многоконтактная конструкция для передачи нескольких электрических сигналов или цепей через один узел.

• Фиксация соединения, уменьшающая риск самопроизвольного разъединения.

• Возможность использования в составе кабельных жгутов и приборных соединений.

• Удобство замены разъёмного узла при ремонте или модернизации оборудования.

• Совместимость с ответными частями соответствующей серии и исполнения.

Где применяется разъём

ШР28П7ЭШ9 может использоваться в системах, где требуется организовать компактное и обслуживаемое соединение между кабелем и оборудованием. Типичные направления применения включают:

• Контрольно-измерительные приборы и испытательные стенды.

• Шкафы автоматики, управления и сигнализации.

• Промышленные станки и технологические комплексы.

• Электронные блоки транспортной техники.

• Системы связи, телеметрии и передачи сигналов.

• Кабельные сборки для специального оборудования.

• Объекты, на которых необходимо быстро отсоединять отдельные модули для диагностики или ремонта.

Например, в составе измерительного стенда разъём может объединять питание, сигнальные линии и управляющие цепи одного подключаемого модуля. При необходимости модуль отсоединяют от кабельной части, проверяют или заменяют, после чего подключают обратно без переработки всей проводки.

На что обратить внимание при подборе

Выбор ШР28П7ЭШ9 следует выполнять не только по названию изделия. Для корректной установки необходимо сопоставить технические характеристики разъёма с требованиями конкретной электрической схемы.

Проверить стоит:

• Полную маркировку и конструктивное исполнение.

• Количество контактов и их расположение.

• Назначение контактов в схеме подключения.

• Тип ответной части разъёма.

• Способ установки: кабельный, приборный, панельный или иной вариант.

• Допустимые электрические нагрузки для используемых цепей.

• Диаметр и тип подключаемого кабеля.

• Требования к защите от пыли, влаги, вибрации и температурных воздействий.

• Необходимость экранирования сигнальных цепей.

• Соответствие монтажной документации оборудования.

Нельзя заменять разъём только по внешнему сходству корпуса: различия в распиновке, ключевании, типе контактов или фиксации способны привести к неправильному подключению и повреждению аппаратуры.

Монтаж и эксплуатация

Перед монтажом ШР28П7ЭШ9 важно обесточить оборудование, проверить соответствие контактов электрической документации и подготовить кабель согласно требованиям применяемой сборки. Провода должны быть надёжно закреплены, а оболочка кабеля — защищена от перегибов и растягивающих нагрузок.

После сборки рекомендуется выполнить визуальный контроль положения контактов, целостности изоляции и качества фиксации. При эксплуатации следует периодически осматривать соединение: загрязнение, окисление контактов, повреждение корпуса или ослабление кабельного ввода могут ухудшить стабильность электрической связи.

ШР28П7ЭШ9 остаётся востребованным решением для оборудования, в котором необходимы надёжные многоцепные разъёмные соединения. Грамотный подбор исполнения, соблюдение схемы подключения и аккуратный монтаж помогают обеспечить устойчивую работу электрических систем в течение длительного срока.
