Назначение соединителя

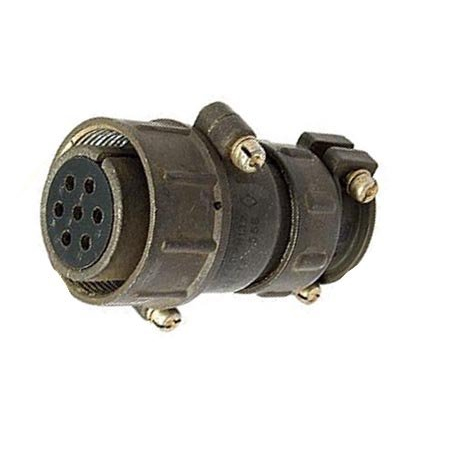

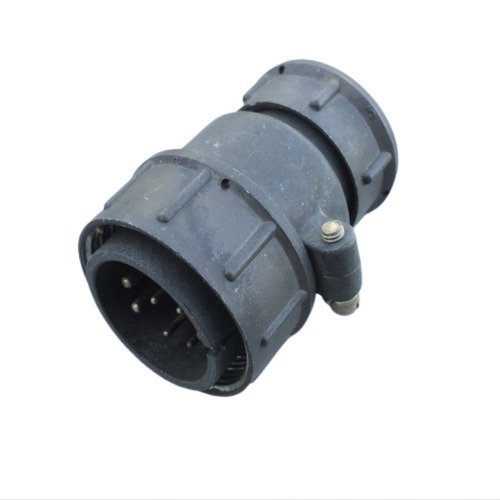

ШР28П7ЭШ7Н Нур — цилиндрический низкочастотный соединитель, выполненный в виде кабельной розетки. Изделие относится к серии ШР, объединяющей низкочастотные экранированные соединители, разработанные на советской и российской элементной базе. Основное назначение розетки — подключение экранированного кабеля и коммутация электрических цепей постоянного и переменного тока.

Конструктивно изделие представляет собой розетку кабельного типа с прямым патрубком. Такое исполнение рассчитано на монтаж на кабеле и последующее резьбовое соединение с ответной частью — вилкой. Соединитель применяется для передачи сигнальных и силовых линий, где требуется экранирование и механическая стойкость к внешним воздействиям.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной модели. Значения параметров приведены в соответствии с имеющимися данными.

• Количество контактов — 7 круглых гнездовых контактов диаметром примерно 1,5 мм.
• Контактная система — извлекаемая.
• Максимальное рабочее напряжение — до 850 В постоянного и переменного тока.
• Рабочий ток на контакт — до примерно 10 А.
• Корпус — алюминиевый сплав А-22, серый цвет, оксидное покрытие, резьбовая накидная гайка с шагом примерно M33 на 1,5 мм.
• Изолятор — карболит коричневого цвета.
• Контакты — латунь с никелевым покрытием.
• Соединение с ответной вилкой — резьбовое, с одношпоночной поляризацией корпуса.
• Рабочий диапазон температур — примерно от минус 60 до плюс 60 градусов Цельсия.
• Климатическое исполнение — УХЛ.
• Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Герметичность — разъем не герметичен, уплотнительная втулка отсутствует.
• Ресурс — до 500 циклов сочленения и расчленения, минимальная наработка 1000 часов.

Прочностные и нагрузочные параметры

Соединитель рассчитан на работу в условиях вибрации, ударов и акустических нагрузок. Заявлена стойкость к синусоидальной вибрации до 30 g, к однократному удару до 500 g и к звуковому давлению порядка 170 дБ. Совокупность этих параметров определяет область применения изделия, где предъявляются повышенные требования к механической прочности.

Конструкция и принцип соединения

Резьбовое соединение с ответной частью обеспечивает запас от самопроизвольного раскручивания. Одношпоночная поляризация корпуса исключает неправильную стыковку и гарантирует правильное взаимное положение контактов. Накидная гайка с шагом примерно M33 на 1,5 мм фиксирует розетку на вилке.

Прямой патрубок предназначен для подключения экранированного кабеля. Экранированное исполнение серии ШР снижает влияние помех на передаваемые сигналы, что важно при работе в насыщенной электромагнитной обстановке. Извлекаемая контактная система упрощает обслуживание и замену отдельных контактов.

Применение

ШР28П7ЭШ7Н Нур применяется в электрических цепях постоянного и переменного тока для коммутации сигнальных и силовых линий. Изделие востребовано в промышленной автоматике, измерительной и военной аппаратуре. Отмечается использование в изделиях с креплением кабеля способом «перекрут».

Благодаря диапазону рабочих температур от минус 60 до плюс 60 градусов Цельсия и климатическому исполнению УХЛ соединитель подходит для эксплуатации в широком спектре условий. При этом отсутствие герметичности и уплотнительной втулки означает, что изделие не предназначено для работы в среде с прямым воздействием влаги под давлением.

Ключевые особенности

1. Семь гнездовых контактов диаметром примерно 1,5 мм с извлекаемой контактной системой.
2. Резьбовое соединение с одношпоночной поляризацией корпуса.
3. Корпус из алюминиевого сплава А-22 с оксидным покрытием.
4. Изолятор из карболита, контакты из латуни с никелевым покрытием.
5. Стойкость к вибрации, ударам и акустическим нагрузкам.
6. Нормативный ресурс до 500 циклов сочленения и расчленения.

Таким образом, ШР28П7ЭШ7Н Нур представляет собой прочный экранированный соединитель кабельного типа, предназначенный для ответственной коммутации сигнальных и силовых цепей в промышленной, измерительной и военной аппаратуре. Артикул изделия — 9736.
