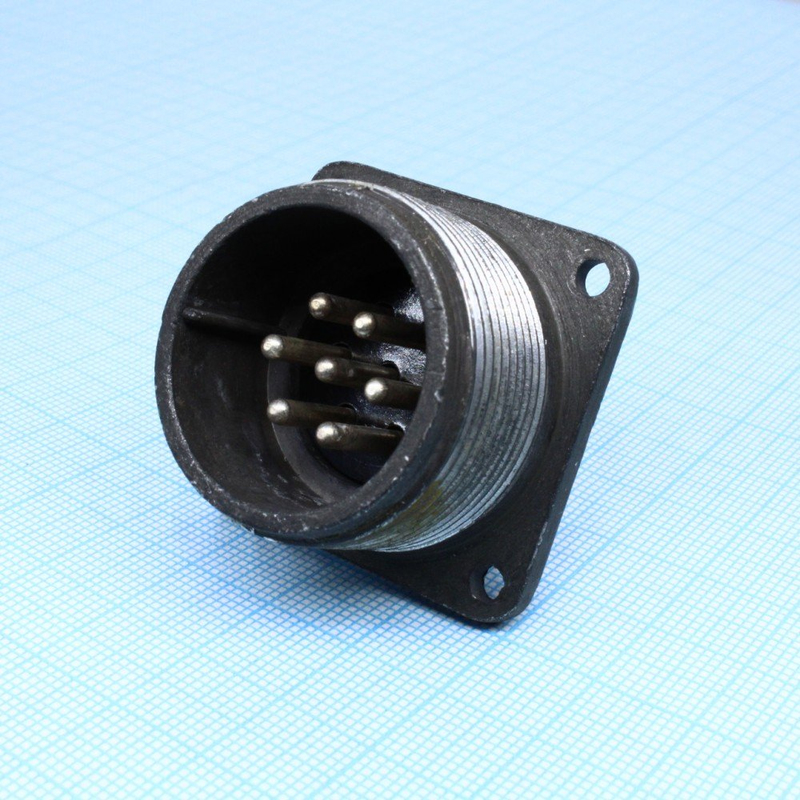

ШР28П7ЭШ7 «Вилка блочная» — это советский/российского производства цилиндрический низкочастотный разъём серии ШР, выполненный как вилка приборной (блочной) части без патрубка, предназначенный для соединения плат, блоков и приборов в радиоэлектронной аппаратуре общего назначения. Конструкция рассчитана на монтаж на панель и пайку проводников к контактным штырям.

Основные характеристики

• Количество контактов: 7 штыревых контактов диаметром 1,5 мм.

• Материал и покрытие контактов: латунь с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую стабильность контакта.

• Сопротивление контакта: не более 2,5 мОм для контактов Ø 1,5 мм.

• Максимальная токовая нагрузка: до 20 А на один контакт и до примерно 70 А суммарно, в зависимости от режима работы и условий охлаждения.

Механическая и климатическая часть

• Корпус: алюминиевый сплав А‑22, анодированный, серого цвета, с прямоугольной формой и одношпоночной поляризацией для правильной ориентации при сборке.

• Габаритные размеры: около 38×38×42 мм (длина×ширина×высота), расстояние между монтажными отверстиями — порядка 30 мм, диаметр монтажных отверстий — около 3,5 мм.

• Метод сочленения: резьбовой, с накидной гайкой M33×1,5.

• Изолятор: карболит (фенопласт), чёрного цвета.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60 до +60 °С, климатическое исполнение УХЛ.

• Относительная влажность: до 98% при +25 °С.

• Механические воздействия: рассчитан на синусоидальную вибрацию до 30 g (частоты 1–5000 Гц), многократные удары до 35 g и одиночные удары до 500 g.

• Рабочее положение: любое, без ограничения по ориентации в пространстве.

Применение и особенности

• Используется как внутренний соединитель в блоках и приборах; при наружной установке требуется дополнительная защита от пыли и влаги.

• Контакты — извлекаемые, что позволяет заменять или ремонтировать отдельные стержни.

• Монтаж осуществляется на панель (винты или болты) с электрическим соединением путём пайки проводников к контактным штырям.
