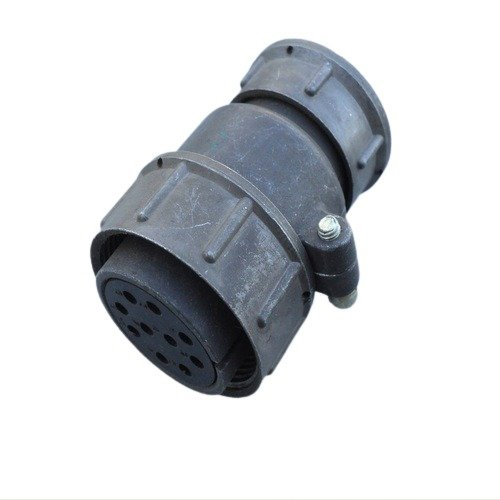

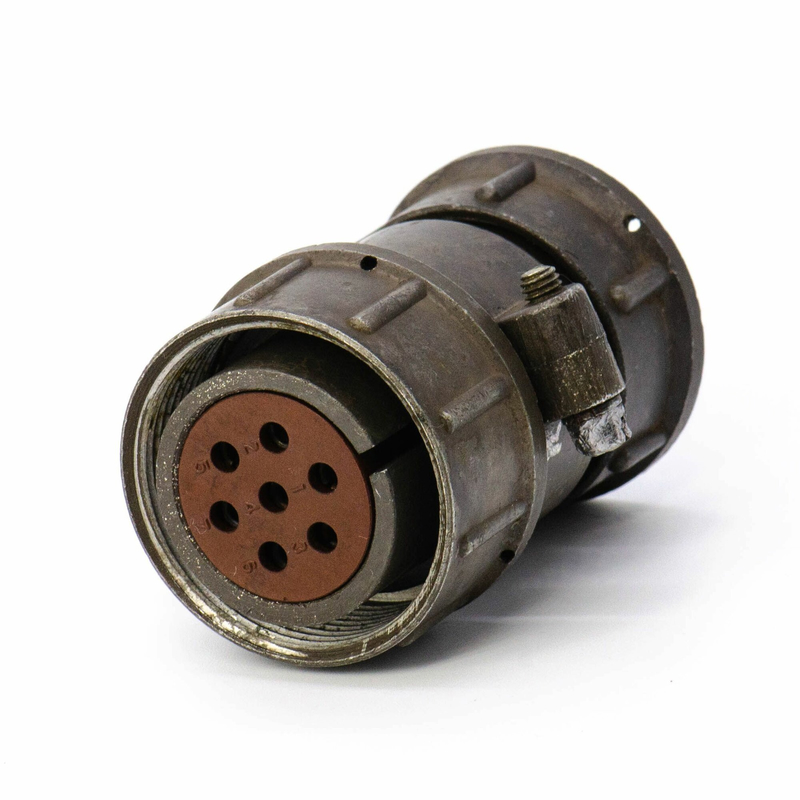

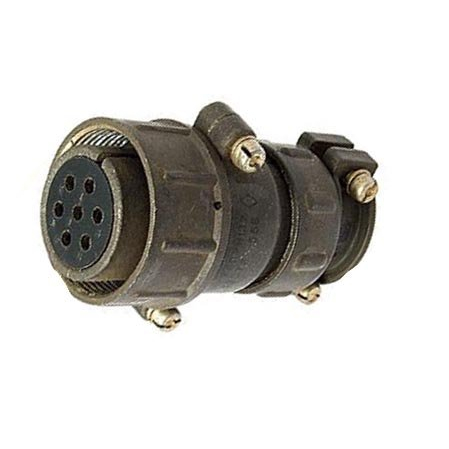

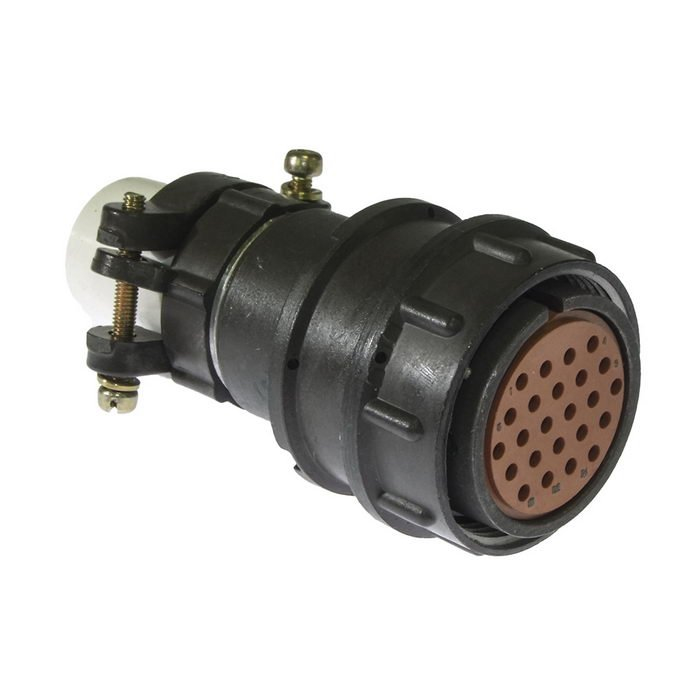

ШР28П7ЭШ7 представляет собой кабельную розетку типа ШР — негерметичный разъём для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Это соединитель с резьбовым сочленением, предназначенный для работы в условиях климатика УХЛ, часто применяется в промышленной электронике и оборудовании.

Расшифровка обозначения

Обозначение ШР28П7ЭШ7 декодируется следующим образом: ШР — тип соединителя, 28 — условный размер корпуса, П — прямой патрубок, 7 — семь контактов диаметром 1,5 мм, Э — гайка для экранированного кабеля, Ш — гнездовой тип контактов, 7 — покрытие контактов (никель). Корпус обычно из карболита или пластмассы, поляризация одношпоночная.

Технические характеристики

Розетка имеет 7 контактов Ø 1,5 мм с сопротивлением не более 2,5 мОм на контакт. Максимальная токовая нагрузка — 20 А на контакт и 70 А общая; сопротивление изоляции ≥ 5000 МОм. Выдерживает вибрацию 1–5000 Гц с ускорением до 30 g, акустические шумы до 170 дБ, температуру от -60 до +60 °C (с пиками до +110 °C).

Применение и монтаж

Используется для подключения экранированных кабелей в промышленных системах, монтаж объёмный пайкой, контакты извлекаемые. Ресурс: наработка ≥ 1000 часов, ≥ 500 циклов соединений-расъединений, срок хранения 15 лет. Соответствует ТУ вроде АШДК.434410.060 или НКЦС.434410.111.
