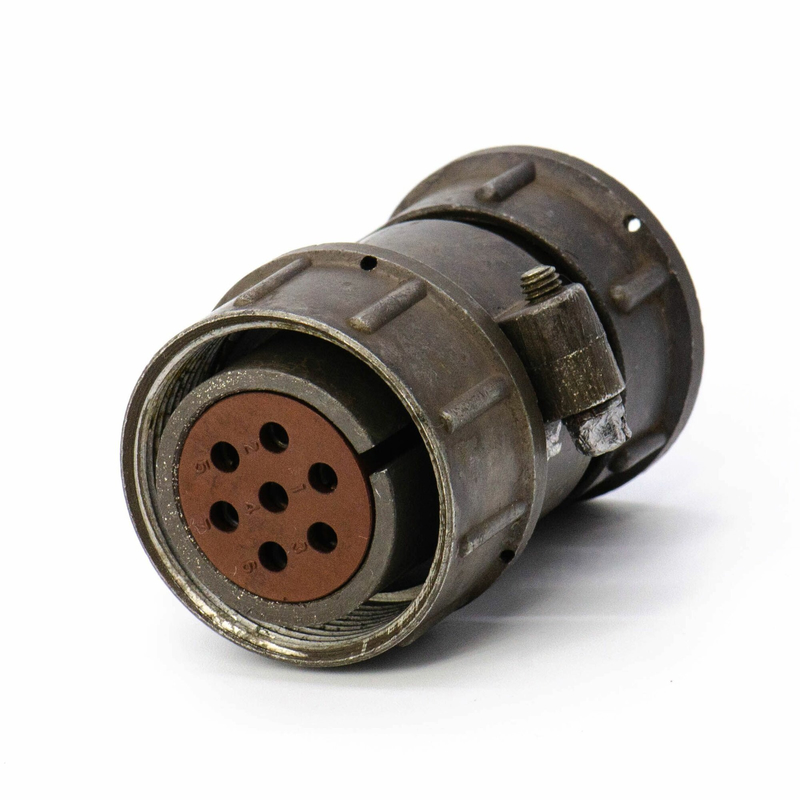

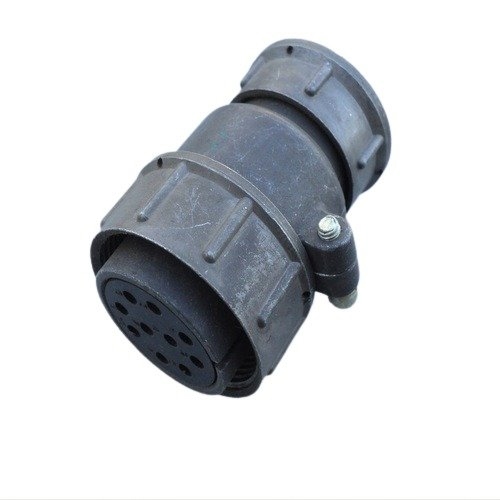

ШР28П7ЭШ7 — это кабельная розетка серии ШР, негерметичный цилиндрический низкочастотный соединитель с 7 контактами диаметром 1,5 мм. Она предназначена для надежного соединения в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.

Основные характеристики

Розетка имеет условный размер корпуса 28, прямой патрубок (П) и гайку для экранированного кабеля (ЭШ), с проходным диаметром 33 мм. Рабочий ток на контакт — до 10 А (максимум 20 А), общая нагрузка — до 70 А; сопротивление контакта не превышает 2,5 мОм.

• Климатическое исполнение: УХЛ, температура от -60°C до +60°C (с перегревом контактов до +110°C).

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 30 g; линейное ускорение 2000 м/с².

• Срок службы: наработка 1000 ч, сочленения-расчленения 500 циклов, сохраняемость 15 лет.

Маркировка и конструкция

Обозначение расшифровывается как: ШР (тип), 28 (корпус), П (прямой патрубок), 7 (количество контактов), Э (гайка для экранированного кабеля), Ш (розетка), 7 (сочетание контактов Ø1,5 мм). Корпус часто из карболита или пластмассы, контакты — латунь с никелевым или серебряным покрытием, одношпоночная поляризация.

Эта розетка применяется в промышленных системах, включая авиацию и оборудование, для объемного монтажа с резьбовым соединением.
