Назначение и место в серии ШР

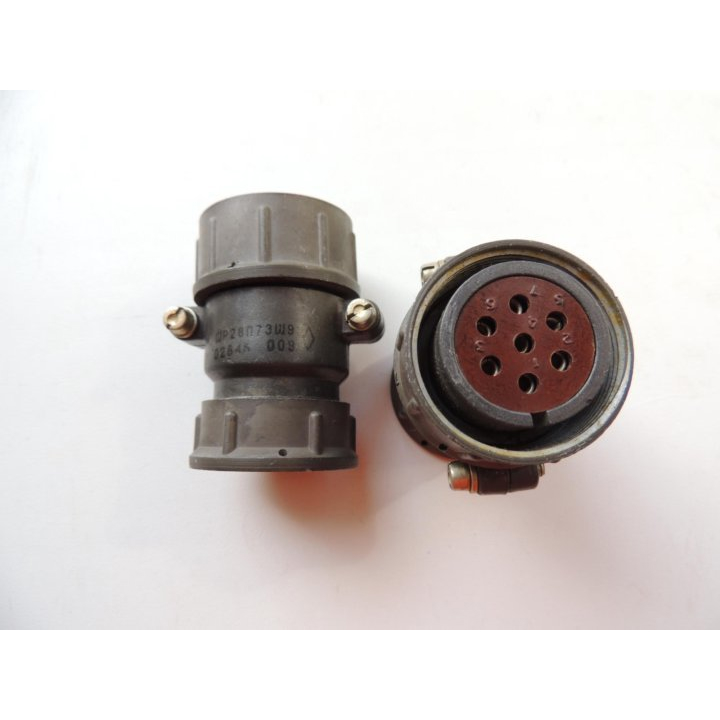

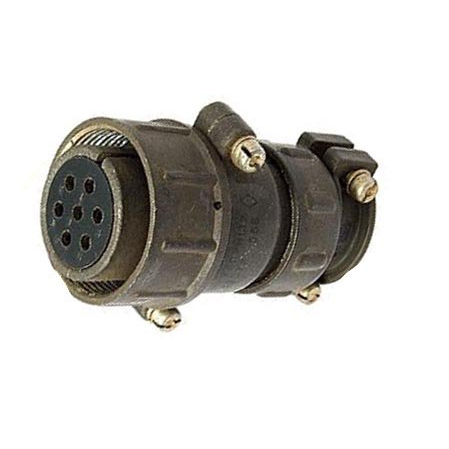

ШР28П7ЭШ7 — кабельная розетка цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и энергетических установок. В маркировке отражены ключевые признаки исполнения: «Ш» обозначает розетку как кабельную часть соединителя, «28» — условный размер корпуса разъёма, «П» — конструктивное исполнение с прямым патрубком для кабеля, «7» — количество контактов, «Э» — вариант гайки патрубка для экранированного кабеля, «Ш7» — тип контактной схемы или исполнения серии ШР.

Артикул изделия — 51350. В предоставленных данных производитель не указан, поэтому сведения о конкретном изготовителе, комплектации и стране производства отсутствуют. В карточке товара также указан год 2015.

Подтверждённые электрические особенности

Розетка рассчитана на работу в цепях постоянного и переменного тока. Допустимое рабочее напряжение составляет до 850 В амплитудного значения. Контактная система включает 7 контактов диаметром порядка 1,5 мм. Рабочий ток на контакт обычно находится на уровне около 10 А, максимальный ток на контакт может достигать порядка 20 А в зависимости от конкретного исполнения.

• Количество контактов — 7 штук, диаметр порядка 1,5 мм.
• Рабочий ток на контакт — обычно около 10 А.
• Максимальный ток на контакт — до порядка 20 А в зависимости от исполнения.
• Допустимое рабочее напряжение — до 850 В амплитудного значения.
• Материал контактов — латунь с серебряным покрытием.
• Материал корпуса — чаще карболит или пластмасса.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Перечисленные параметры характеризуют изделие как соединитель для силовых и низкочастотных цепей, где важны стабильность контактного соединения и электрическая изоляция. Конкретные значения для отдельной партии следует уточнять по сопроводительной документации изготовителя, поскольку в исходных данных производитель не указан.

Механическая стойкость и условия эксплуатации

Для серии ШР характерно климатическое исполнение УХЛ, что обычно допускает применение в широком диапазоне температур и при повышенной влажности. Механическая стойкость розетки рассчитана на синусоидальную вибрацию с ускорением до примерно 300 м/с², то есть около 30 g, в диапазоне частот 1–5000 Гц. Допускаются ударные нагрузки до порядка 5000 м/с², то есть около 500 g.

Такие показатели подтверждают пригодность ШР28П7ЭШ7 для условий, связанных с вибрацией и ударными воздействиями. При монтаже следует учитывать прямое исполнение патрубка и вариант гайки для экранированного кабеля. Розетка применяется как кабельная часть соединителя, поэтому её использование целесообразно в составе ответных соединений серии ШР с соответствующим размером корпуса и контактной схемой.

Практическое применение

ШР28П7ЭШ7 используется в силовых и низкочастотных цепях радиоэлектронной аппаратуры, промышленного оборудования и энергетики. Изделие подходит для коммутации цепей, где важны надёжность, виброустойчивость и стойкость к механическим нагрузкам. При подборе необходимо проверить соответствие количества контактов, диаметра контактов, допустимого напряжения и тока, а также типа патрубка условиям конкретной установки.
