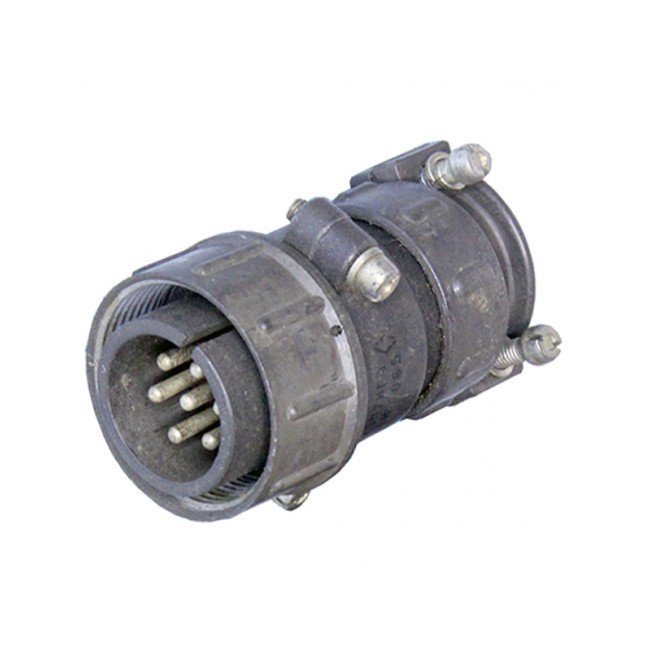

ШР28П7ЭГ9 — это блочная (приборная) розетка серии ШР с видом приёмки «5», предназначенная для надёжных электрических соединений в промышленных системах. Она негерметичная, с 7 контактами диаметром 2,5 мм, и используется для работы в цепях переменного и постоянного тока.

Основные характеристики

Розетка выдерживает рабочее напряжение до 850 В и ток до 25 А на контакт (максимум 35 А). Корпус из алюминиевого сплава с оксидированием, масса около 55–60 г, габариты 38×38×42 мм. Климатическое исполнение УХЛ, температура от -60 до +60 °C, ресурс 500 сочленений.

Конструкция и монтаж

Установка на панель пайкой, резьба накидной гайки M33×1,5, диаметр монтажного отверстия 33–35 мм. Контакты из латуни с серебряным покрытием, изолятор из чёрного бакелита, одношпоночная поляризация. Ответная часть — кабельная вилка ШР28П7ЭГ9.

Эта розетка устойчива к вибрациям (до 5000 Гц, 30 g), ударам (до 500 g) и соответствует НКЦС.434410.504 ТУ.
