Назначение и область применения

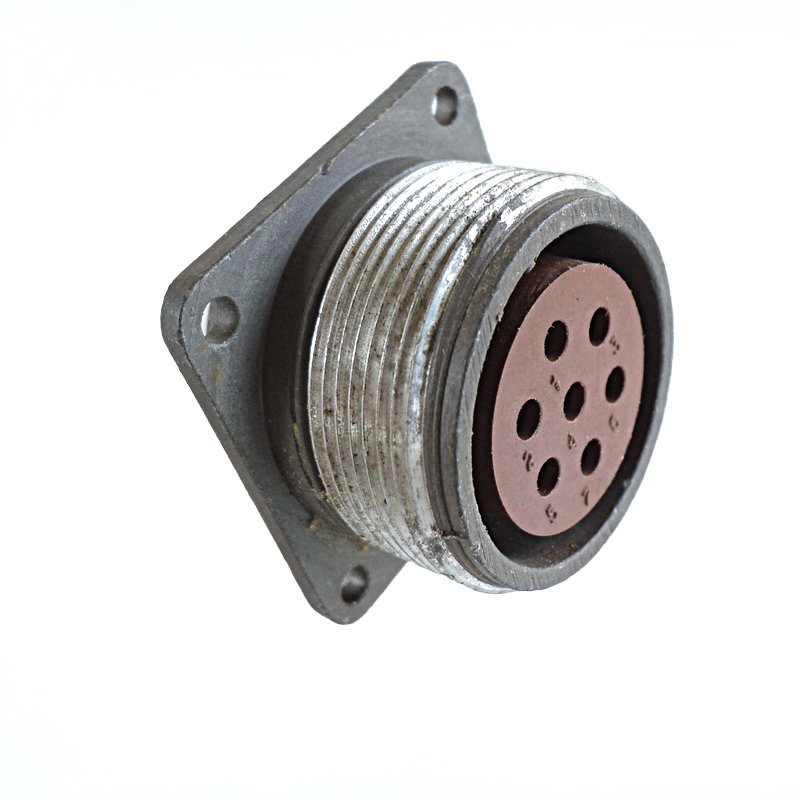

ШР28П7ЭГ9 представляет собой блочную приборную розетку серии ШР, предназначенную для коммутации электрических цепей в аппаратуре и блоках промышленного и приборного назначения. Изделие относится к классу низкочастотных цилиндрических соединителей и рассчитано на работу в цепях постоянного и переменного тока. Розетка устанавливается на панель оборудования и обеспечивает надёжное разъёмное соединение с ответной кабельной вилкой того же семейства.

Соединитель применяется внутри шкафов управления, измерительных и силовых блоков, а также в составе аппаратуры, где требуется механически прочная и стабильная многоконтактная коммутация. Благодаря приборному исполнению без патрубка розетка монтируется непосредственно на корпус устройства, а электрическое подключение выполняется методом пайки.

Конструктивные особенности и технические характеристики

Корпус розетки изготовлен из алюминиевого сплава, изолятор — из бакелита, контакты — латунные с серебряным покрытием. Такое сочетание материалов обеспечивает устойчивость к механическим нагрузкам и стабильность электрического контакта в процессе эксплуатации. Соединение с ответной частью выполняется резьбовым способом, что исключает самопроизвольное расчленение при вибрациях и механических воздействиях.

Основные параметры изделия:

• Тип соединителя: ШР, условный размер корпуса — 28
• Количество контактов: 7
• Тип контактов: гнездо, круглые контакты диаметром 2,5 мм
• Исполнение: приборное, без патрубка
• Экранированное исполнение
• Рабочее напряжение: до 850 В
• Рабочий ток на контакт: до 25 А
• Сопротивление контактов: не более 1 мОм
• Диапазон рабочих температур: от -60 до +60 °C
• Ресурс: до 500 сочленений-расчленений

Расшифровка обозначения

Маркировка ШР28П7ЭГ9 содержит исчерпывающую информацию о конструкции и электрической схеме соединителя:

• ШР — тип соединителя, низкочастотный цилиндрический разъём
• 28 — условный размер корпуса
• П — приборное исполнение, без патрубка
• 7 — число контактов
• Э — экранированное исполнение
• Г9 — сочетание контактов и схема расположения

Совместимость

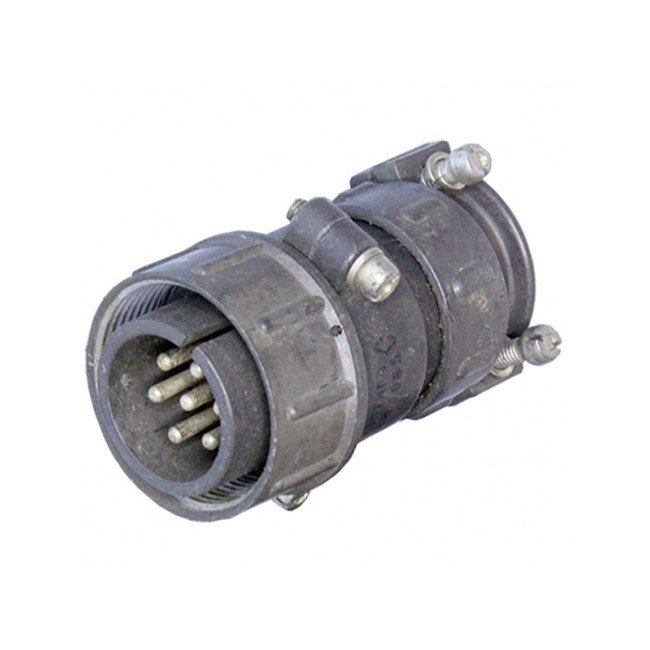

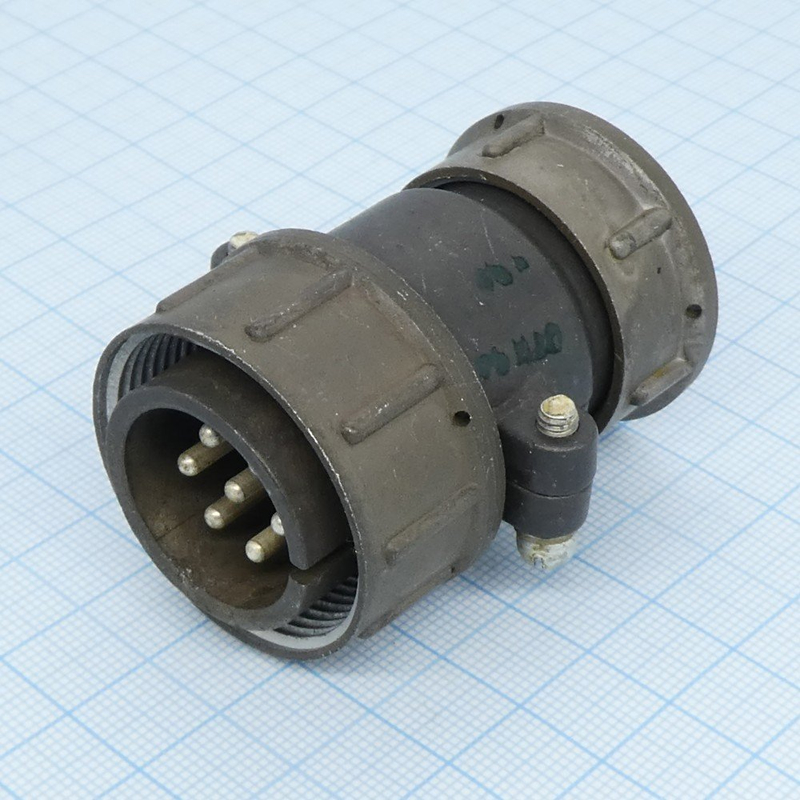

Ответной частью для розетки ШР28П7ЭГ9 служит кабельная вилка того же семейства с соответствующим сочетанием контактов и схемой расположения. При подборе ответной части необходимо учитывать условный размер корпуса, количество контактов и маркировку сочетания контактов, чтобы обеспечить корректное и надёжное соединение.

Категория приёмки

Изделие относится к категории приёмки «5», что определяет порядок контроля качества и приёмочных испытаний на предприятии-изготовителе. Год выпуска относится к периоду 1978–1987 годов. Соединитель сохраняет заявленные электрические и механические характеристики при условии соблюдения правил монтажа и эксплуатации.
