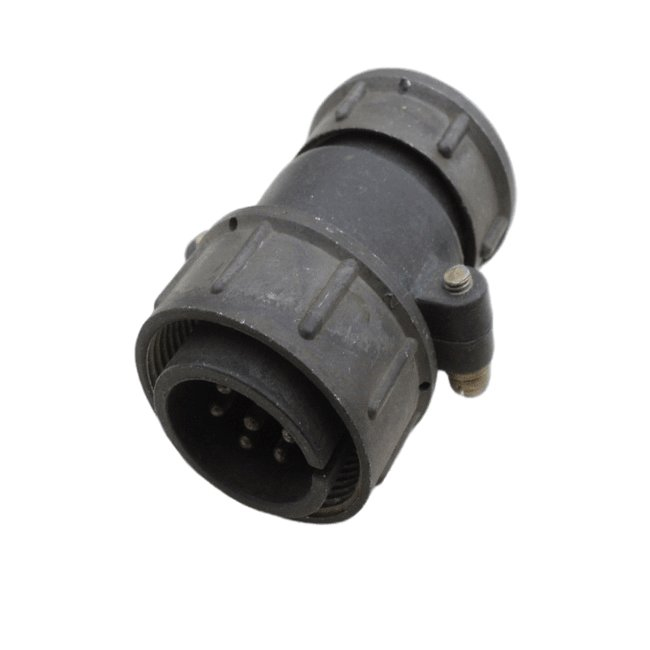

ШР28П7ЭГ9Н — это низкочастотный цилиндрический соединитель, который используется для подключения электрических цепей в электро- и радиоаппаратуре. Он состоит из двух частей: вилки и розетки , которые могут быть как приборными, так и кабельными.

Технические характеристики

• Количество контактов : 7 шт (? 2,5 мм)
• Сопротивление контакта : не более 2 мОм
• Максимальная токовая нагрузка на одиночный контакт : 35 А
• Общая максимальная токовая нагрузка : 175 А
• Тип соединителя : негерметичный, предназначен для работы в климатических условиях УХЛ
• Материал контактов : никель или серебро
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
• Амплитудное значение напряжения : до 850 В
• Рабочие температуры : от -60 °C до +60 °C

Применение

Соединитель ШР28П7ЭГ9Н предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он используется для соединения и разъединения проводов, кабелей, узлов и блоков. Этот тип соединителя применяется в различных областях, включая промышленные установки и специализированные устройства.

Конструкция

Обозначение ШР28П7ЭГ9Н расшифровывается следующим образом:

• ШР — тип соединителя
• 28 — условный размер корпуса
• П — конструктивное исполнение (без патрубка)
• 7 — количество контактов
• Э/Н — вид гайки патрубка (для экранированного/неэкранированного кабеля)
• Г/Ш — вид контактов ( розетка / вилка )
• 9 — обозначение сочетания контактов

Этот соединитель обеспечивает надежное соединение и разъединение электрических цепей, что делает его важным элементом в системах электроснабжения и управления.
