Назначение и область применения

ШР28П7ЭГ9Н — негерметичная низкочастотная цилиндрическая розетка нормальных габаритов, предназначенная для соединения электрических цепей в аппаратуре и на кабелях. Изделие относится к соединителям блочного типа, то есть монтируется непосредственно на корпус прибора, блока или панель и служит для подключения ответной части разъёма.

Розетка применяется в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц при напряжениях до 850 В (амплитудное значение). Типовое использование — электро- и радиоаппаратура, где необходимо соединять между собой блоки, кабели и провода, в том числе выполненные экранированным кабелем.

Конструкция и тип соединителя

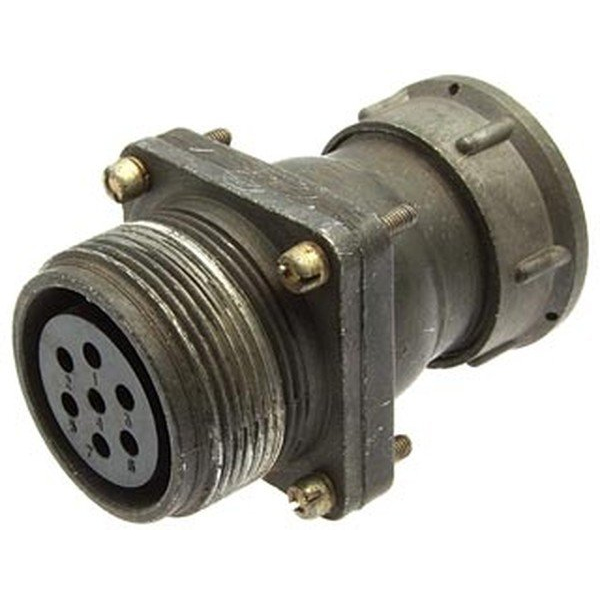

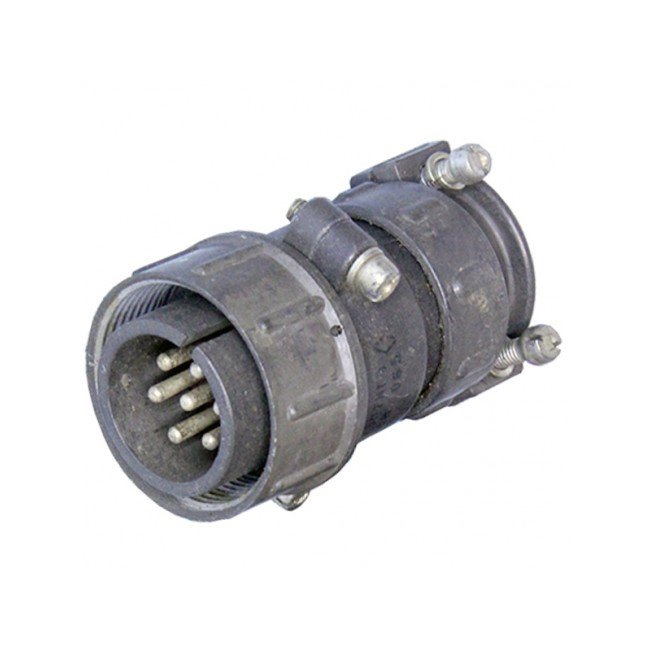

По конструкции ШР28П7ЭГ9Н представляет собой приборную (блочную) розетку объёмного монтажа, без патрубка, с резьбовым сочленением и цилиндрическим корпусом. Резьбовое соединение обеспечивает надёжную фиксацию ответной части и устойчивость контакта при механических воздействиях.

Буквенные обозначения в маркировке указывают на исполнение изделия. Индекс «Э» обозначает применение с экранированным кабелем, индекс «Г» — что это розетка (гнездо), индекс «Н» — никелевое покрытие контактов. Такое сочетание делает разъём пригодным для работы в составе экранированных трактов, где важно снижение помех.

Электрические и механические параметры

Разъём имеет 7 контактов диаметром 2,5 мм. Контакты рассчитаны на ток до около 35 А на каждый контакт при суммарной нагрузке порядка 175 А для всего соединителя. Электрические характеристики обеспечивают стабильность соединения и низкие потери в цепи.

• Количество контактов — 7.
• Диаметр контакта — 2,5 мм.
• Ток на контакт — до около 35 А.
• Суммарная нагрузка на соединитель — порядка 175 А.
• Сопротивление контакта — не более 2 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и надёжность

ШР28П7ЭГ9Н относится к негерметичным разъёмам с климатическим исполнением УХЛ, рассчитанным на работу в умеренных климатических условиях. Ресурс соединителя включает до 500 сочленений и расчленений, что позволяет многократно подключать и отключать ответную часть без потери рабочих качеств.

Минимальная наработка составляет порядка 1000 часов. Разъём устойчив к вибрации и ударам с ускорением до десятков g, что подтверждает его пригодность для эксплуатации в составе аппаратуры, подвергающейся механическим нагрузкам.

Подтверждённые характеристики VirtueMart

• Приемка: «1».
• Год: 90–92.
