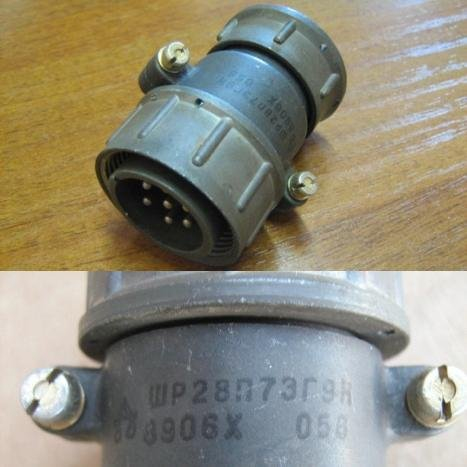

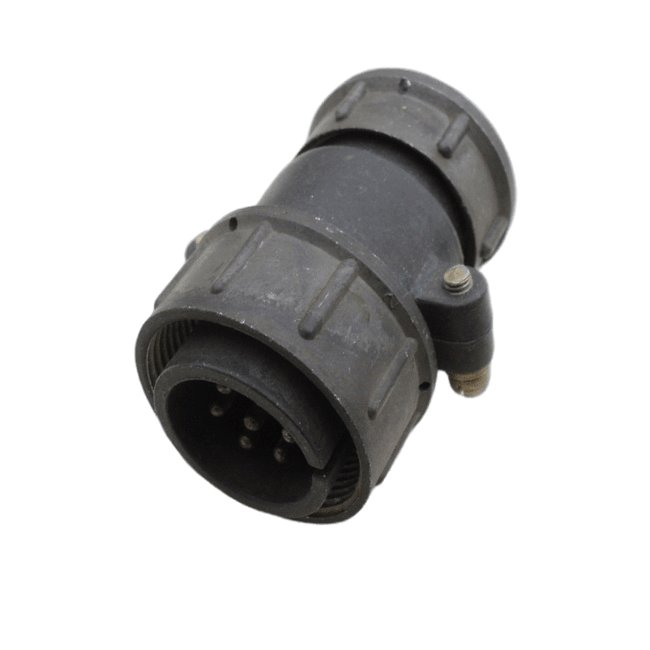

ШР28П7ЭГ9Н: особенности и применение герметичного электрического разъёма

ШР28П7ЭГ9Н — промышленный электрический разъём серии ШР, рассчитанный на надёжное соединение кабельных линий и оборудования в условиях вибраций, перепадов температуры, пыли и влаги. Такие соединители применяются там, где особенно важны механическая прочность, устойчивость контакта и защита электрических цепей.

Разъём востребован в приборостроении, машиностроении, системах автоматизации, транспорте, энергетическом оборудовании и специализированной технике. Его конструкция позволяет создавать разъёмное соединение, которое удобно обслуживать, проверять и при необходимости быстро заменять без полной разборки кабельной трассы.

Что обозначает маркировка ШР28П7ЭГ9Н

Маркировка ШР28П7ЭГ9Н содержит сведения об исполнении соединителя и помогает подобрать совместимую ответную часть.

• ШР — серия цилиндрических штепсельных разъёмов, предназначенных для многоконтактных электрических соединений.

• 28 — габаритный размер корпуса, определяющий посадочные и присоединительные параметры.

• П — исполнение вилки, используемой в составе разъёмного соединения.

• 7 — номер контактной схемы, определяющий расположение и количество контактов.

• Э — экранированное исполнение, помогающее снизить влияние электромагнитных помех на передаваемые сигналы.

• Г — герметичное или уплотнённое конструктивное исполнение, рассчитанное на эксплуатацию в более сложной внешней среде.

• 9 — вариант хвостовика или кабельного ввода, предусмотренный конструкцией изделия.

• Н — дополнительный конструктивный признак, который уточняется по технической документации для конкретной поставки и исполнения.

Точную совместимость, тип ответной части, параметры контактов и допустимые условия эксплуатации следует сверять с паспортом изделия и нормативной документацией на серию ШР.

Основные преимущества ШР28П7ЭГ9Н

Разъём ШР28П7ЭГ9Н сочетает характеристики, важные для промышленной и специальной аппаратуры:

• Надёжная фиксация соединения благодаря резьбовому соединительному механизму.

• Устойчивость к вибрационным и механическим нагрузкам.

• Экранирование, уменьшающее риск помех в цепях управления, измерения и передачи сигналов.

• Конструкция, подходящая для многоконтактного подключения оборудования.

• Возможность многократного соединения и разъединения при регламентном обслуживании.

• Удобная идентификация исполнения по маркировке.

• Применимость в составе кабельных сборок, шкафов управления, приборных панелей и бортовых систем.

Экранированная конструкция особенно актуальна для оборудования, работающего рядом с электродвигателями, преобразователями частоты, силовыми цепями, радиосредствами и другими источниками электромагнитных наводок.

Где используется разъём

ШР28П7ЭГ9Н применяется в системах, где требуется компактное, прочное и защищённое электрическое соединение. Наиболее типичные направления использования:

• Автоматизированные производственные линии.

• Контрольно-измерительные приборы и испытательные комплексы.

• Электротехнические шкафы и пульты управления.

• Транспортное и бортовое оборудование.

• Средства связи, телемеханики и сигнализации.

• Энергетические установки.

• Оборудование для эксплуатации в условиях вибрации и повышенной запылённости.

• Кабельные сборки для промышленной электроники.

При выборе разъёма важно учитывать не только совпадение маркировки, но и назначение каждого контакта, сечение присоединяемого кабеля, способ монтажа, требования к экранированию и рабочей среде.

На что обратить внимание при подключении

Чтобы ШР28П7ЭГ9Н обеспечивал стабильную работу соединения, рекомендуется соблюдать несколько правил:

• Проверять соответствие вилки и розетки по серии, габариту, контактной схеме и исполнению.

• Выполнять монтаж контактов в соответствии со схемой распайки оборудования.

• Не допускать повреждения изоляции жил и экранирующей оплётки кабеля.

• Контролировать затяжку соединительной гайки и целостность уплотнительных элементов.

• Исключать попадание загрязнений на контактные поверхности.

• Проводить проверку электрической непрерывности цепей после монтажа.

• Использовать маркировку кабеля для предотвращения ошибок при обслуживании.

Правильно подобранный и смонтированный ШР28П7ЭГ9Н помогает повысить надёжность оборудования, упростить техническое обслуживание и обеспечить устойчивую передачу питания, управляющих либо сигнальных цепей в составе сложных электрических систем.
