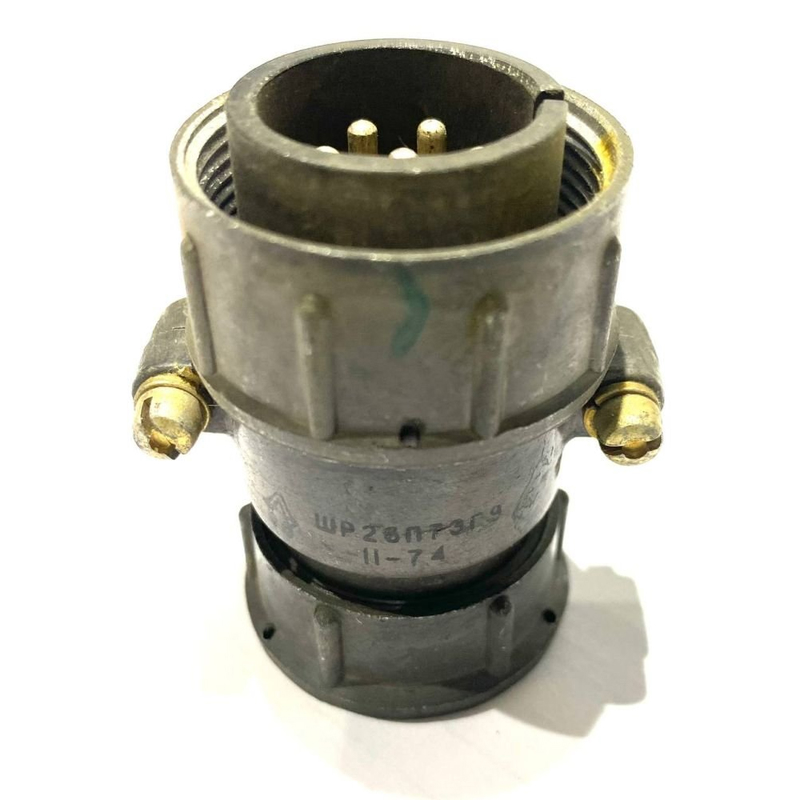

Назначение соединителя ШР28П7ЭГ9

ШР28П7ЭГ9 — кабельная вилка из серии ШР28 производства «Нур», предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное соединение и разъединение электрических цепей, а также возможность монтажа с экранированными или неэкранированными кабелями и проводами.

Конструктивно вилка относится к негерметичным соединителям климатического исполнения УХЛ. Ответной частью для данной вилки является розетка приборная ШР28П7ЭГ9.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для модели ШР28П7ЭГ9. Эти значения определяют допустимые режимы эксплуатации и подбор ответной части.

• Количество контактов и диаметр: 7 контактов диаметром 2,5 мм.
• Сопротивление контакта: не более 1 мОм.
• Максимальная токовая нагрузка на одиночный контакт: до 35 А.
• Общая максимальная токовая нагрузка: до 175 А.
• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Материал контактов: серебро или никель.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Атмосферное пониженное давление: 1,3 на 10 в минус четвёртой степени Па (1,3 на 10 в минус шестой степени мм ртутного столба).
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате (30 g).
• Механический удар одиночного действия: до 5000 метров на секунду в квадрате (500 g).
• Механический удар многократного действия: до 350 метров на секунду в квадрате (35 g).

Применение и условия эксплуатации

Вилка ШР28П7ЭГ9 используется для монтажа с экранированными или неэкранированными кабелями и проводами. Благодаря семи контактам диаметром 2,5 мм и допустимой токовой нагрузке до 35 А на контакт, изделие подходит для различных электронных и радиоаппаратур, где необходимо обеспечить надёжное соединение и разъединение электрических цепей.

Климатическое исполнение УХЛ и рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия позволяют применять соединитель в составе оборудования, эксплуатируемого в широком спектре условий. Устойчивость к синусоидальной вибрации с ускорением до 300 метров на секунду в квадрате и к механическим ударам делает модель пригодной для аппаратуры, подвергающейся динамическим нагрузкам.

Совместимость и монтаж

Для образования разъёмного соединения вилка ШР28П7ЭГ9 стыкуется с розеткой приборной ШР28П7ЭГ9. При монтаже следует учитывать тип кабеля: допускается использование как экранированных, так и неэкранированных проводов. Материал контактов — серебро или никель — определяет электрические свойства контактной пары, а сопротивление контакта не более 1 мОм и сопротивление изоляции не менее 5000 МОм подтверждают пригодность изделия для ответственных цепей.

Ключевые особенности

• Семь силовых контактов диаметром 2,5 мм.
• Рабочее напряжение до 850 В амплитудного значения.
• Частота тока до 3 МГц.
• Негерметичное исполнение, климатика УХЛ.
• Стойкость к вибрации и механическим ударам.
• Применение с экранированными и неэкранированными кабелями.
