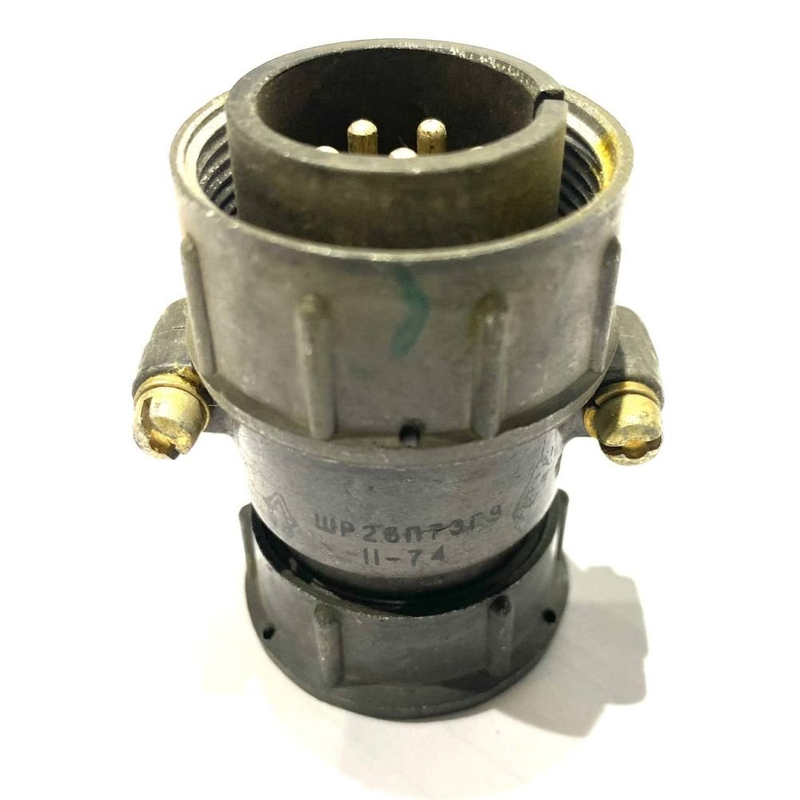

Разъем ШР28П7ЭГ9 — это приборная (блочная) розетка, относящаяся к группе низкочастотных низковольтных соединителей. Он предназначен для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Основные характеристики

• Количество контактов : 7
• Рабочее напряжение : до 850 В
• Максимальная токовая нагрузка на контакт : 25 А
• Максимальная токовая нагрузка на соединитель : 155 А
• Диаметр контакта : 2,5 мм
• Сечение подсоединяемого провода : до 3 мм?
• Материалы :
  • Корпус из алюминиевого сплава (АЛ-11)
  • Изоляторы из прессматериала карболит К-211-3
  • Контакты из бронзы БрОЦ4-3

Конструкция

Разъем имеет прямой вывод под экранированный кабель и не оснащен патрубком. Метод монтажа — навесной (объемный) с резьбовым соединением. Поляризация корпуса одношпоночная, что обеспечивает правильное соединение.

Устойчивость и надежность

Разъем ШР28П7ЭГ9 способен выдерживать вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с?. Он также имеет высокое сопротивление изоляции (не менее 5000 МОм) и минимальную наработку на отказ — 1000 часов.

Обозначение

Расшифровка обозначения разъема:

• ШР — тип разъема (штепсельный, негерметичный)
• 28 — условный размер корпуса
• П — конструктивное исполнение (без патрубка)
• 7 — количество контактов
• Э — условное обозначение
• Г — вид соединителя ( розетка )
• 9 — обозначение сочетания контактов

Разъем ШР28П7ЭГ9 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, обеспечивая надежность и безопасность в эксплуатации.
