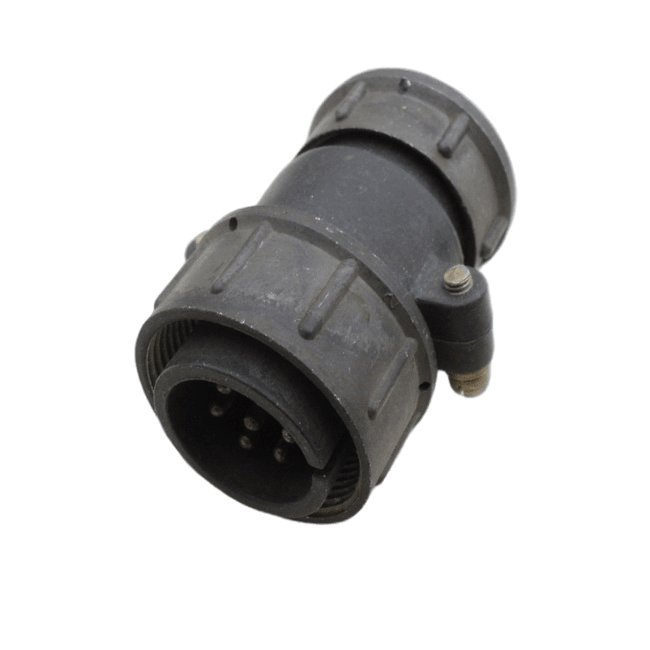

ШР28П7ЭГ9 представляет собой кабельную вилку серии ШР — негерметичный цилиндрический электрический соединитель для промышленного применения.

Назначение

Этот разъём предназначен для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В. Он используется в приборах и оборудовании с учётом климатического исполнения УХЛ.

Конструкция вилки включает прямой патрубок (П) для экранированного кабеля (Э), что обеспечивает надёжную фиксацию и защиту от помех.

Основные характеристики

• Количество контактов: 7 шт., диаметр каждого — 2,5 мм.

• Максимальная токовая нагрузка: на контакт — 35 А, общая — 175 А.

• Сопротивление контакта: не более 1–2 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Расшифровка обозначения

ШР — тип соединителя; 28 — условный размер корпуса; П — прямой патрубок; 7 — число контактов; Э — гайка для экранированного кабеля; Г — вилка (гнездо); 9 — сочетание контактов (7×Ø2,5 мм).

Надёжность и условия эксплуатации

Соединитель выдерживает 500 циклов сочленения-расчленения и имеет наработку не менее 1000 часов. Он устойчив к вибрации (1–5000 Гц, до 30 g), ударам (до 500 g одиночный, 35 g многократный). Срок сохраняемости — 15 лет.
