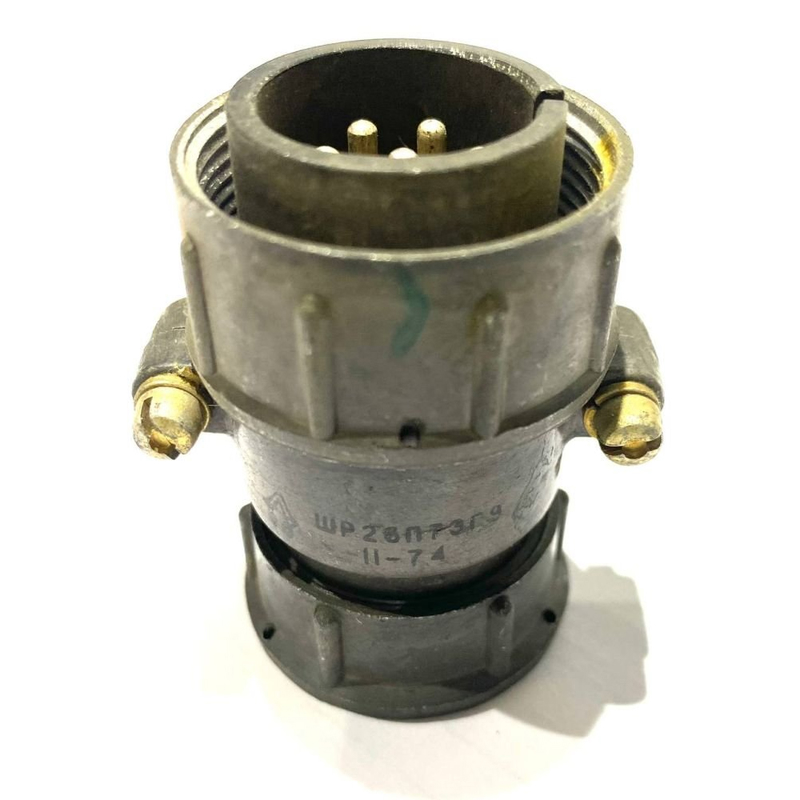

ШР28П7ЭГ9 – это семиконтактный негерметичный кабельный разъем серии ШР с прямым выводом под экранированный кабель и патрубком. Он относится к группе цилиндрических низкочастотных низковольтных разъемов.

Характеристики :

• Имеет семь контактов диаметром 2,5 мм.

• Рассчитан на рабочую токовую нагрузку до 25 А на каждый контакт и до 175 А на соединитель в целом.

• Предназначен для напряжения переменного и постоянного тока до 850 В.

• Корпусные детали сделаны из алюминиевого сплава АЛ-11.

• Изоляторы сделаны из прессматериала карболит К-211-3.

• Штыри контактов вилки ШР сделаны из латуни ЛС59-1. Контакты могут быть покрыты никелем или серебром.

• Сопротивление контакта – не более 0,001 Ом.

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

• Допускает присоединение проводников сечением не более 3 мм2.

• Сочленение соединителя резьбовое, поляризация корпуса одношпоночная. Кабельные части разъемов между собой не сочленяются, как и приборные.

• Выдерживает не менее 500 сочленений.

• Минимальная наработка составляет 1000 часов.

• Рабочая температура среды: от -60°C до +60°C.

• Вес вилки – не более 81 г.

Ответной частью для кабельной вилки ШР28П7ЭГ9 является приборная розетка ШР28П7ЭГ9. Разъем предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.
