ШР28П7ЭГ9 ВИЛКИ КАБЕЛЬНЫЕ «5»
Цена:
300 ₽
Технические характеристики

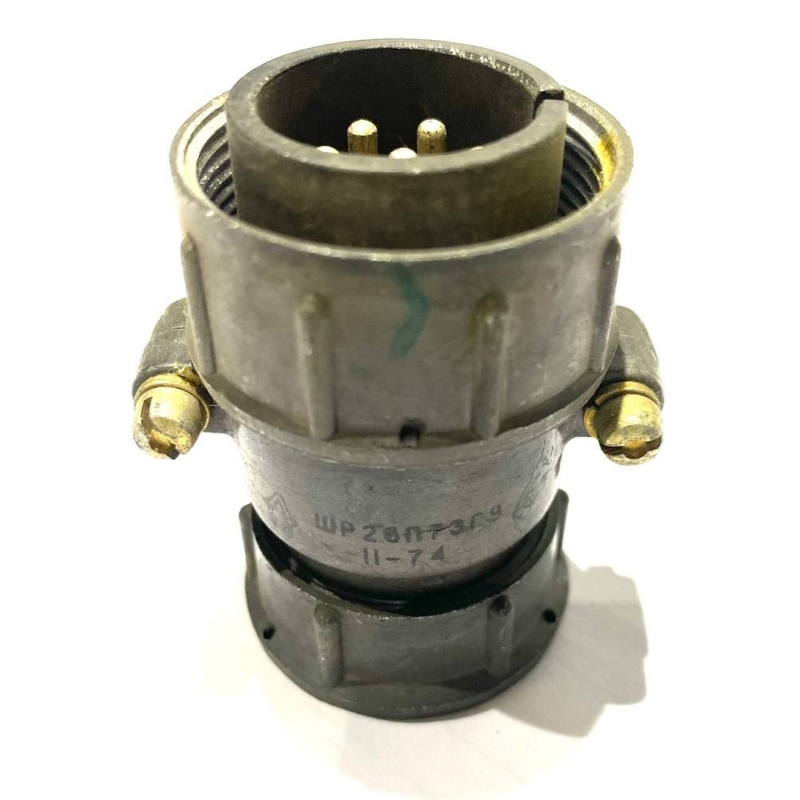

ШР28П7ЭГ9 вилка кабельная 5
Разъем ШР28П7ЭГ9 представляет собой кабельную вилку с семью контактами, предназначенную для подключения в электрических цепях. Ниже приведены ключевые характеристики и особенности этого разъема.
Основные характеристики
- Количество контактов : 7
- Диаметр контактов : 2.5 мм
- Максимальная токовая нагрузка на одиночный контакт : до 25 А
- Общая токовая нагрузка на соединитель : до 155 А
- Максимальное рабочее напряжение : 850 В (как постоянного, так и переменного тока)
- Рабочая температура : от -60 °C до +60 °C
Конструкция и материалы
Разъем ШР28П7ЭГ9 выполнен из алюминиевого сплава (АЛ-11) с изоляцией из карболита (К-211-3). Контакты вилки изготовлены из латуни (ЛС59-1), с возможным никелевым или серебряным покрытием, в зависимости от маркировки.Расшифровка обозначения
| Символ | Значение |
|---|---|
| ШР | Тип разъема (штепсельный, негерметичный) |
| 28 | Условный размер корпуса |
| П | Конструктивное исполнение (прямой патрубок) |
| 7 | Количество контактов |
| Э | Вид концевой гайки (для экранированного кабеля) |
| Г | Вид соединителя вилка |
| 9 | Обозначение сочетания контактов |
Применение
Разъем ШР28П7ЭГ9 используется в низкочастотных низковольтных электрических цепях , что делает его подходящим для применения в электронике и радиоаппаратуре. Он обеспечивает надежное соединение и разъединение проводов и кабелей, что особенно важно для обеспечения безопасности и стабильности работы электрических устройств.Дополнительные особенности
- Метод монтажа : пайка
- Сочленение соединителя : резьбовое
- Поляризация корпуса : одношпоночная
