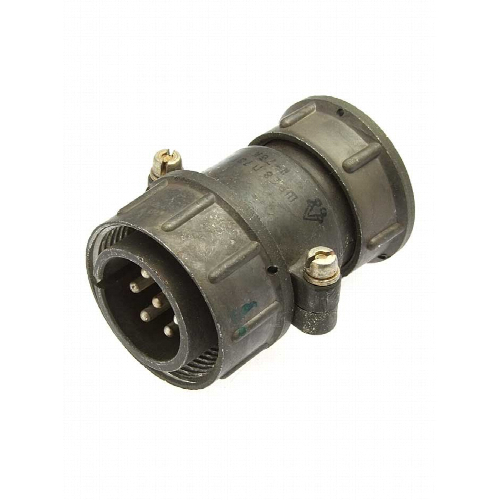

ШР28П7ЭГ9 вилка Кабельная

ШР28П7ЭГ9 — это 7-ми контактная негерметичная кабельная вилка серии ШР. Она предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Технические Характеристики :

• Количество контактов : 7 штук диаметром 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : до 35 А, но рабочая токовая нагрузка на каждый контакт составляет до 25 А.

• Общая максимальная токовая нагрузка : до 155 А.

• Материал корпуса : алюминиевый сплав АЛ-11.

• Материал контактов : латунь ЛС59-1 с покрытием серебра или никеля.

• Сопротивление контакта : не более 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Сочленение : резьбовое, поляризация корпуса одношпоночная.

• Механические характеристики : выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с? (30 g), а также механические удары с ускорением до 5000 м/с? (500 g) для одиночных и до 350 м/с? (35 g) для многократных воздействий.

Применение :

вилка ШР28П7ЭГ9 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Она может быть применена с экранированными или неэкранированными кабелями.

Ответная Часть :

Ответной частью для вилки кабельной ШР28П7ЭГ9 является розетка приборная ШР28П7ЭГ9.
