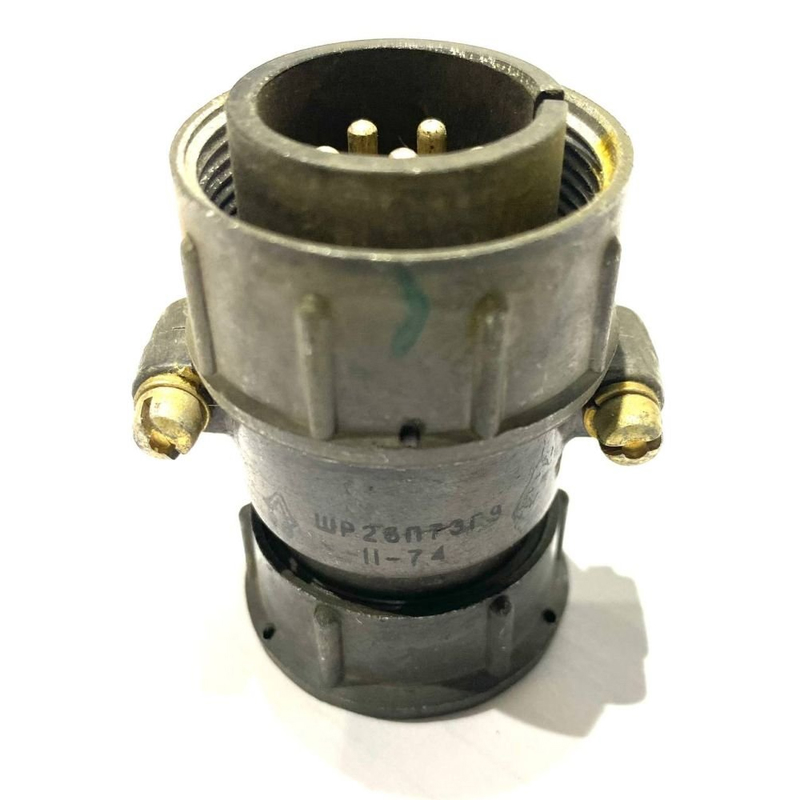

ШР28П7ЭГ9 ВИЛКИ КАБЕЛЬНЫЕ

Цена: ПОД ЗАКАЗ

Технические характеристики

шр28п7эг9 (2014г.) вилка кабельная (5)

Разъем ШР28П7ЭГ9 — это негерметичный приборный разъем, предназначенный для соединения электрических цепей в электро- и радиоаппаратуре. Он относится к группе низкочастотных цилиндрических разъемов и состоит из двух частей: розетки и вилки.

Основные характеристики

Количество контактов : 7
Рабочее напряжение : до 850 В
Максимальная токовая нагрузка на контакт : до 35 А
Максимальная токовая нагрузка на соединитель : до 155 А
Проходной диаметр : 33 мм
Материал корпуса : алюминиевый сплав (АЛ-11)
Материал изолятора : карболит (К-211-3)
Покрытие контактов : никель или серебро (в зависимости от маркировки)

Конструкция и монтаж

Разъем имеет конструкцию с прямым выводом под экранированный кабель и не оснащен патрубком. Метод монтажа — навесной с резьбовым соединением, что обеспечивает надежное крепление. Поляризация корпуса одношпоночная, что предотвращает неправильное соединение.

Габаритные размеры

Размеры (мм)	Значение
A	30 ± 0.2
B	38
D	28
D1	М33?1.5

Расшифровка обозначений

Обозначение ШР28П7ЭГ9 расшифровывается следующим образом:

Символ	Значение
ШР	Тип разъема (штепсельный негерметичный)
28	Условный размер корпуса
П	Конструктивное исполнение (без патрубка)
7	Количество контактов
Э	Условное обозначение для экранированного кабеля
Г	Вид соединителя ( розетка )
9	Обозначение сочетания контактов

Разъем ШР28П7ЭГ9 используется в различных электрических системах, обеспечивая надежное соединение проводов и кабелей в условиях, требующих высокой токовой нагрузки и устойчивости к внешним воздействиям.
