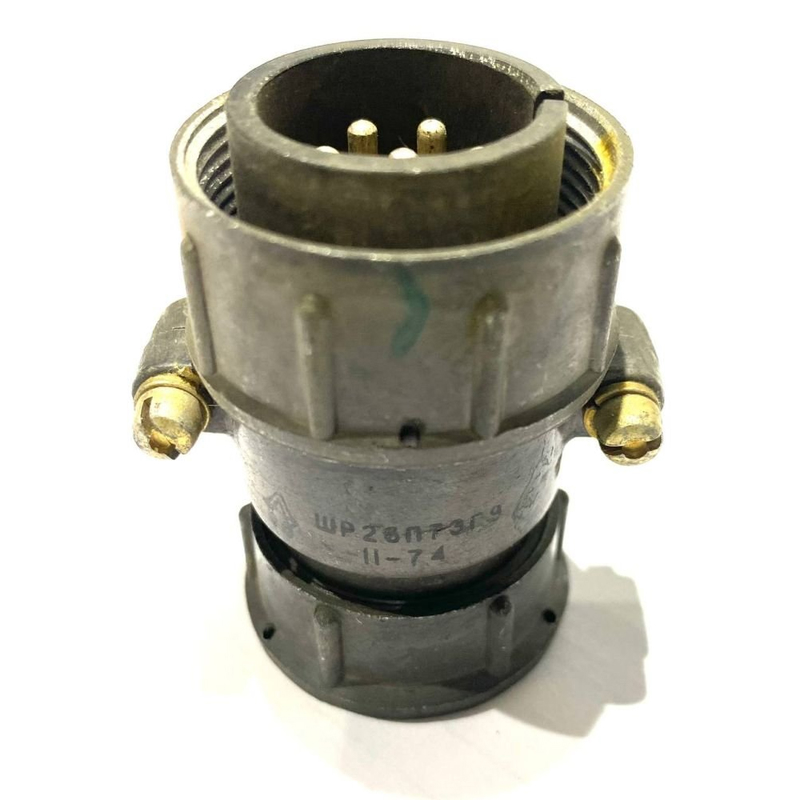

ШР28П7ЭГ9 — это низкочастотный цилиндрический разъём‑вилка серии ШР , предназначен для соединения и разъединения электрических цепей в радио‑ и электроаппаратуре, в том числе в промышленных и специальных устройствах.

• Предназначена для работы в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

• Используется как соединитель общего назначения для кабелей и проводов в приборах и блоках, как правило, во внутреннем монтаже, возможна установка и наружу при защите от дождя, пыли и солнечного излучения.

• Количество контактов — 7, контакты диаметром 2,5 мм , с покрытием, как правило, серебром.

• Рабочий ток до около 25 А на контакт , суммарный ток на соединитель порядка 155–175 А (в зависимости от условий и методики измерения).

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм , сопротивление контактов — около 1 мОм.

• Разъём рассчитан на не менее 500 циклов сопряжения/разъединения, с минимальной наработкой порядка 1000 часов.

• Диапазон рабочих температур окружающей среды примерно от −60 до +60 °C , с учетом перегрева контактов — до +110 °C.

• Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² , одиночные удары до 5000 м/с² , многократные удары до 350 м/с² , а также линейное ускорение до 2000 м/с².

• ШР — тип соединителя (низкочастотный цилиндрический).

• 28 — условный размер корпуса; П — конструктивное исполнение: для кабельной части П означает прямой патрубок.

• 7 — количество контактов; Э — гайка патрубка для экранированного кабеля ; Г9 — конкретная модификация сочетания контактов.

Если нужен отдельный акцент на сочетании контактов Г9 или на применении именно в вашей аппаратуре (напр
