Назначение и область применения

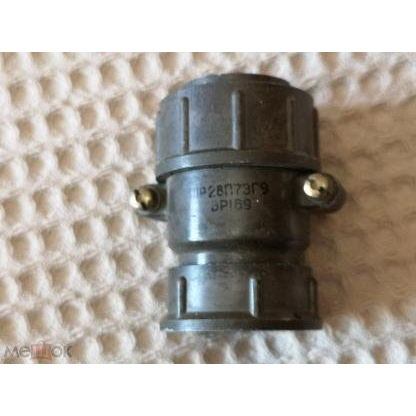

ШР28П7ЭГ9 — это 7-контактная негерметичная кабельная вилка цилиндрического низкочастотного разъёма серии ШР. Изделие предназначено для соединения экранированных кабелей в электрических цепях постоянного и переменного тока. Вилка применяется как соединитель общего назначения в радиоэлектронной и радиотехнической аппаратуре, включая промышленные и транспортные установки, где требуется надёжная механическая и токовая коммутируемость.

Разъём рассчитан на работу в цепях напряжением до 850 В и частотой тока до 3 МГц. Конструкция рассчитана на эксплуатацию в составе ответных частей серии ШР28, что позволяет использовать вилку в стандартных узлах коммутации без дополнительной доработки посадочных мест.

Электрические характеристики

У разъёма 7 штыревых контактов диаметром 2,5 мм. Каждый контакт рассчитан на рабочий ток до 25 А, а суммарный ток для всей вилки может достигать примерно 155 А. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм, что обеспечивает хороший уровень электрической изоляции в нормальных условиях.

• Число контактов — 7 штыревых.
• Диаметр контакта — 2,5 мм.
• Рабочий ток на контакт — до 25 А.
• Суммарный ток вилки — примерно 155 А.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 850 В.
• Частота тока — до 3 МГц.

Конструкция и исполнение

Корпус выполнен из алюминиевого сплава с оксидным покрытием и имеет серый цвет. Изолятор изготовлен из карболита, цвет изолятора коричневый. Вилка имеет прямой патрубок и накидную гайку под экранированный кабель, шаг резьбы — M33 на 1,5 мм, что обеспечивает плотное и надёжное соединение с кабелем и корпусом.

Исполнение вилки — негерметичное, кабельное. Ответная часть подбирается из соответствующей серии ШР28 с учётом числа контактов и типа присоединительной резьбы.

Основные конструктивные особенности

1. Корпус — алюминиевый сплав с оксидным покрытием, серого цвета.
2. Изолятор — карболит коричневого цвета.
3. Прямой патрубок под экранированный кабель.
4. Накидная гайка с резьбой M33 на 1,5 мм.
5. Штыревая контактная система, 7 контактов диаметром 2,5 мм.

Условия эксплуатации и ресурс

Разъём рассчитан на эксплуатацию в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, при относительной влажности до 98 процентов и пониженном атмосферном давлении.

Изделие выдерживает синусоидальную вибрацию до 30 g в диапазоне от 1 до 5000 Гц и многократные механические удары до 35 g, а также одиночные удары вплоть до 500 g, что типично для работы в жёстких вибрационных условиях. Ресурс — не менее 500 сочленений-расчленений, минимальная наработка — примерно 1000 часов.

• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.
• Относительная влажность — до 98 процентов.
• Пониженное атмосферное давление — эксплуатация допускается.
• Синусоидальная вибрация — до 30 g в диапазоне 1–5000 Гц.
• Многократные механические удары — до 35 g.
• Одиночные удары — до 500 g.
• Ресурс сочленений-расчленений — не менее 500.
• Минимальная наработка — примерно 1000 часов.

Приёмка и данные изготовления

Приёмка изделия — «5». Год выпуска — 90-91. Производитель в предоставленных данных не указан. Артикул товара — 41228, категория — ШР28.

Применение в составе аппаратуры

Вилка ШР28П7ЭГ9 применяется там, где необходимо соединить экранированный кабель с ответной частью разъёма при повышенных требованиях к вибро- и ударопрочности. Типичные места установки — промышленные и транспортные установки, радиоэлектронная и радиотехническая аппаратура. Благодаря суммарному току до примерно 155 А и рабочему напряжению до 850 В вилка подходит для силовых и сигнальных цепей в составе одной кабельной сборки.

Негерметичное исполнение означает, что разъём предназначен для работы в нормальных условиях по влажности и давлению, указанных в разделе эксплуатации, и не требует применения в средах с прямым воздействием воды или агрессивных жидкостей.
