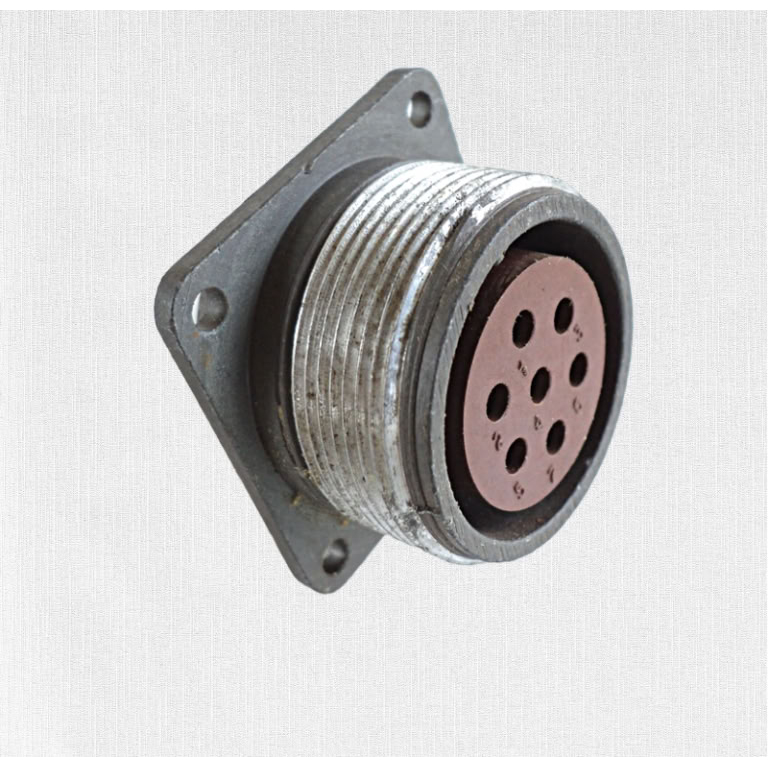

Соединитель ШР28П7ЭГ9 розетка — это низкочастотный цилиндрический разъем, предназначенный для объемного монтажа с резьбовым соединением. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Технические характеристики:

• Тип соединителя : Негерметичный, климатическое исполнение УХЛ.

• Условный размер корпуса : 28.

• Количество контактов : 7.

• Диаметр контактов : 2,5 мм.

• Покрытие контактов : Серебро.

• Максимальное рабочее напряжение : До 850 В (амплитудное значение).

• Максимальная токовая нагрузка на одиночный контакт : До 35 А.

• Общая максимальная токовая нагрузка : До 175 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

Условия эксплуатации:

• Температура окружающего воздуха : От -60°C до +60°C.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : Одиночного действия — 5000 м/с? (500 g), многократного действия — 350 м/с? (35 g).

• Атмосферное пониженное давление : 1,3·10?? Па (10?? мм рт. ст.).

Соединитель ШР28П7ЭГ9 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он может работать с экранированными и неэкранированными кабелями в зависимости от вида гайки патрубка.
