Назначение и общее описание

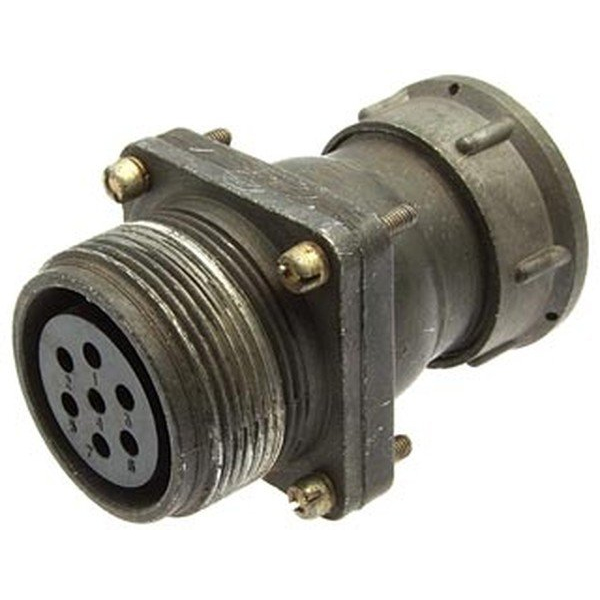

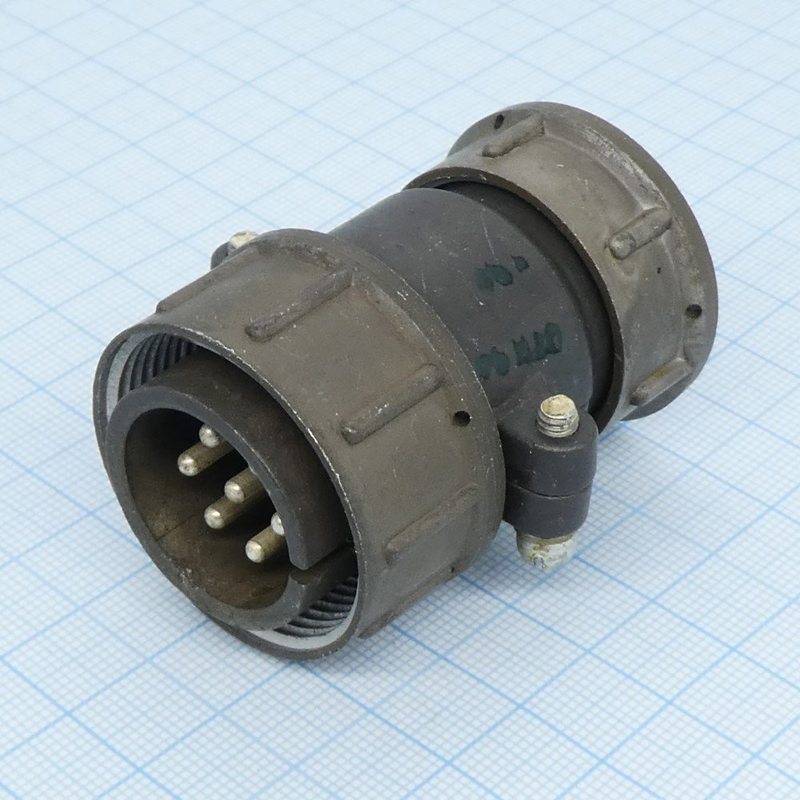

ШР28П7ЭГ9-к — приборная (блочная) розетка производства завода Элекон из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надежного соединения электрических цепей в составе электрооборудования, приборов и кабельных сборок. Розетка относится к классу низкочастотных цилиндрических соединителей и применяется там, где требуется механически прочное, герметичное и устойчивое к внешним воздействиям электрическое соединение.

Артикул изделия — 21222. Категория — ШР28. Краткое описание из каталога: заводская упаковка.

Конструктивные особенности

Розетка имеет 7 контактов диаметром 2,5 мм. Вывод прямой, под экранированный кабель, без патрубка. Проходной диаметр составляет 33 мм. Корпус выполнен из алюминиевого сплава с оксидированием, цвет серый. Контакты изготовлены из латуни с серебряным покрытием. Масса изделия — около 55–60 г, габаритные размеры — 38 на 38 на 42 мм.

Монтаж производится на панель пайкой. Поляризация одношпоночная, соединение резьбовое с шагом M33 на 1,5 мм. Установочные отверстия имеют диаметр 3,5 мм и расположены на расстоянии 30 мм.

Расшифровка обозначения изделия:

• ШР — серия низкочастотных цилиндрических соединителей.
• 28 — условный размер корпуса.
• П — приборное исполнение без патрубка.
• 7 — количество контактов.
• Э — условное обозначение.
• Г — розетка (гнездо).
• 9 — сочетание контактов.
• -к — вариант исполнения, возможно, с доработкой.

Технические характеристики

Розетка рассчитана на рабочее напряжение до 850 В переменного и постоянного тока. Рабочий ток на контакт — до 25 А, максимальный — до 35 А. Общая нагрузка на соединитель — до 155 А. Сечение провода — до 3 мм². Сопротивление контакта — не более 0,001 Ом, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации:

• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, с учетом перегрева контактов до плюс 110 градусов Цельсия.
• Влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление — от 1,3 на 10 в минус четвертой степени Па до 50,6 на 10 в четвертой степени Па.
• Вибрация — 1–5000 Гц при ускорении 30 g.
• Акустические шумы — до 170 дБ.
• Удары — до 500 g.
• Линейное ускорение — 2000 м/с².

Ресурс изделия: 500 сочленений-расчленений, наработка 1000 часов, срок хранения 15 лет.

Применение и совместимость

Розетка ШР28П7ЭГ9-к применяется в составе приборных блоков, пультов и кабельных систем, где требуется соединение нескольких электрических цепей с повышенными требованиями к механической прочности и стойкости к внешним воздействиям. Благодаря приборному исполнению без патрубка она удобна для монтажа на панель внутри корпуса прибора.

Ответная часть — кабельная вилка ШР28П7ЭГ9. Аналогичные серии: 2РТТ, 2РТ-А.

Изделие поставляется в заводской упаковке. Год выпуска — 2019.
