Назначение и общее описание

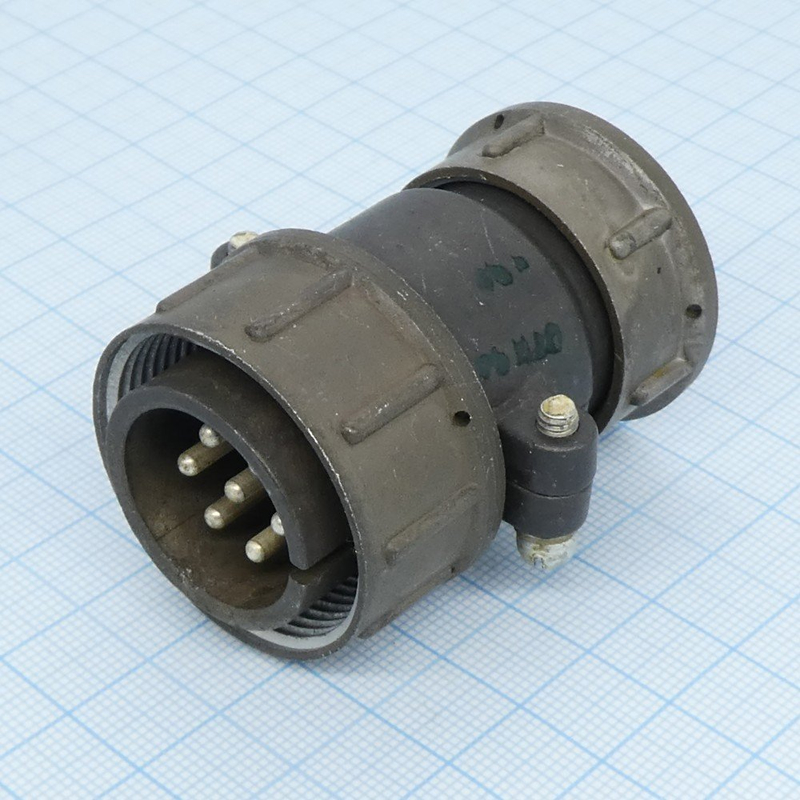

ШР28П7ЭГ9 — это приборная (блочная) розетка серии ШР производства завода Элекон (или совместимых производителей, таких как Нур). Изделие представляет собой негерметичный цилиндрический низкочастотный разъём для внутреннего монтажа на панель. Розетка предназначена для коммутации электрических цепей переменного и постоянного тока в составе промышленного оборудования и приборных блоков.

Конструкция розетки не имеет патрубка, оснащена прямым выводом под экранированный кабель и резьбовым соединением с шагом M33 на 1,5 миллиметра. Ответной частью служит кабельная вилка ШР28П7ЭГ9. Поляризация выполнена одношпоночной, что обеспечивает правильное соединение частей разъёма и исключает ошибку при сочленении.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в электрических цепях.

• Количество контактов: 7 штук диаметром 2,5 миллиметра.
• Рабочее напряжение: до 850 вольт.
• Рабочий ток: до 25 ампер на контакт, максимум 35 ампер на контакт и до 155 ампер на соединитель в целом.
• Проходной диаметр: 33 миллиметра, сечение провода: до 3 квадратных миллиметров.
• Сопротивление контакта: не более 0,001–2 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Масса: до 60 граммов.
• Ресурс: 500 сочленений.

Материалы и конструкция

Корпус розетки изготовлен из алюминиевого сплава с оксидированием, что обеспечивает стойкость к коррозии и механическим воздействиям. Изолятор выполнен из бакелита чёрного цвета. Резьбовое соединение с шагом M33 на 1,5 миллиметра предназначено для крепления и подключения экранированного кабеля.

Условия эксплуатации и устойчивость к воздействиям

Розетка работает в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Климатическое исполнение — УХЛ, влажность — до 98 процентов при температуре плюс 25 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением 30 g, удары до 500 g и акустические шумы 170 децибел.

Монтаж и применение

Монтаж производится на панель пайкой. Установочные отверстия имеют диаметр 3,5 миллиметра с расстоянием 30 миллиметров между ними. Розетка применяется в промышленном оборудовании и аналогична сериям 2РТТ и 2РТ-А. Год выпуска в каталоге — 2019. Артикул изделия — 21221.
