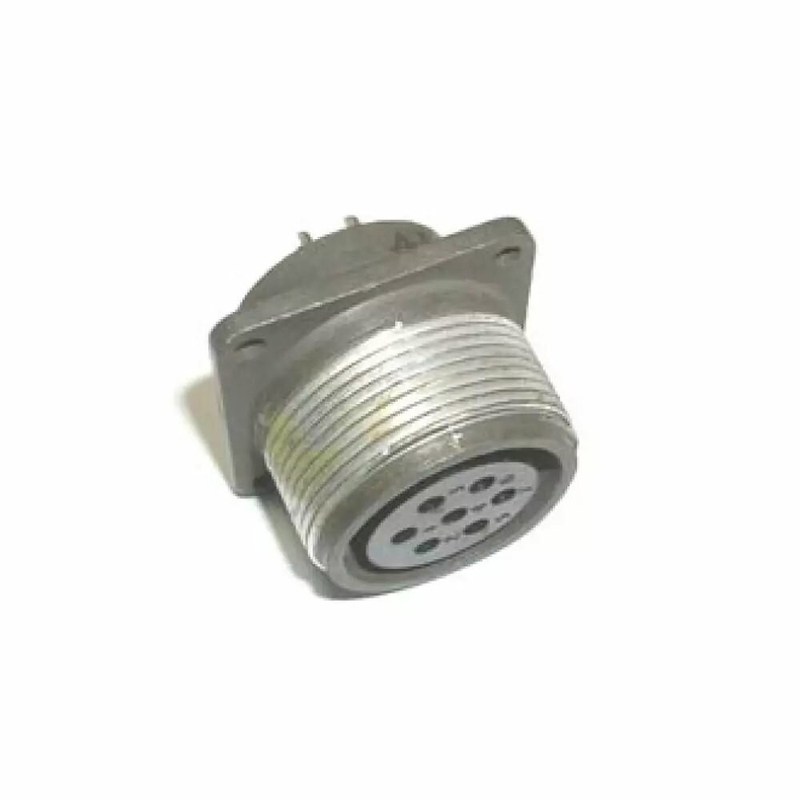

ШР28П7ЭГ9 розетка блочная — это 7-ми контактная негерметичная приборная (блочная) розетка серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). розетка имеет проходной диаметр 33 мм и обеспечивает соединение семи контактов диаметром 2,5 мм с рабочей токовой нагрузкой до 25 А на каждый контакт и до 155 А на соединитель в целом.

Технические характеристики :

• Количество контактов : 7 штук.

• Диаметр контактов : 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : до 35 А.

• Общая максимальная токовая нагрузка : до 175 А (в некоторых источниках указано до 155 А).

• Рабочее напряжение : до 850 В.

• Сопротивление изоляции : не менее 5000 МОм.

• Климатическое исполнение : УХЛ.

• Сочленение : резьбовое.

• Поляризация корпуса : одношпоночная.

• Покрытие контактов : серебро (при отсутствии буквы "Н" в обозначении).

Условия эксплуатации :

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с? (30 g).

• Механический удар : одиночного действия с ускорением до 5000 м/с? (500 g), многократного действия с ускорением до 350 м/с? (35 g).

• Температурный диапазон : от -60°C до +60°C.

• Атмосферное давление : до 1,3 10?? Па (1,3 10?? мм рт. ст.).

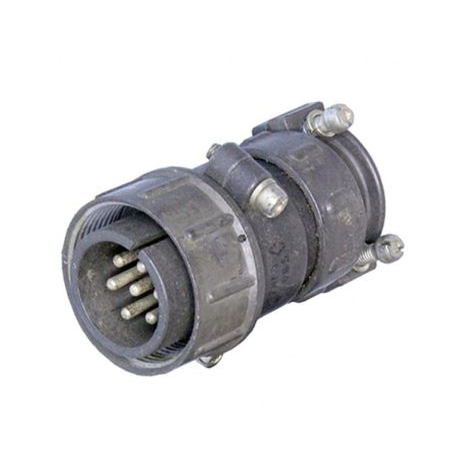

Ответная часть : для розетки приборной ШР28П7ЭГ9 является вилка кабельная ШР28П7ЭГ9.
