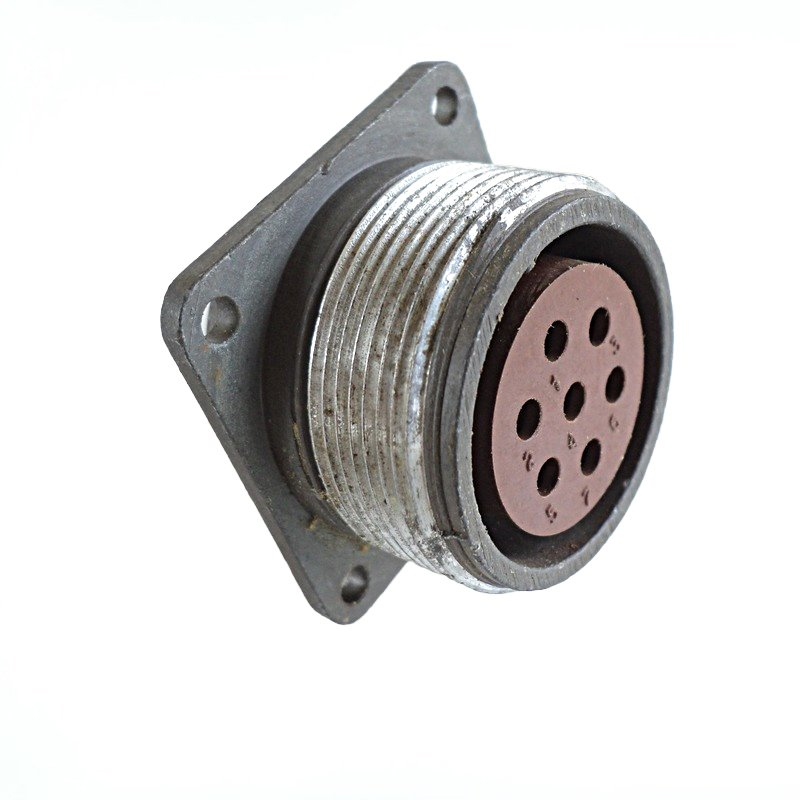

ШР28П7ЭГ9 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Она имеет 7 контактов диаметром 2,5 мм, рабочий ток на контакт до 25 А (максимальная нагрузка на соединитель — до 175 А), сопротивление контакта не более 0,001 Ом и сопротивление изоляции не менее 5000 МОм в нормальных условиях.

Розетка негерметичная, блочного типа без патрубка, монтируется на панель пайкой, с резьбовым соединением (шаг накидной гайки M33×1,5) и одношпоночной поляризацией.

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 30 g, механические удары до 500 g и линейное ускорение 2000 м/с².

Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, срок сохраняемости 15 лет; климатическое исполнение УХЛ, давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па.

Корпус из алюминиевого сплава с оксидированием (серый цвет), изолятор — бакелит черного цвета, контакты из латуни с серебряным покрытием (извлекаемые).

Габариты: 38×38×42 мм, масса около 55–60 г, диаметр монтажного отверстия 3,5 мм, расстояние между осями отверстий 30 мм.

Ответная часть — кабельная вилка ШР28П7ЭГ9.
