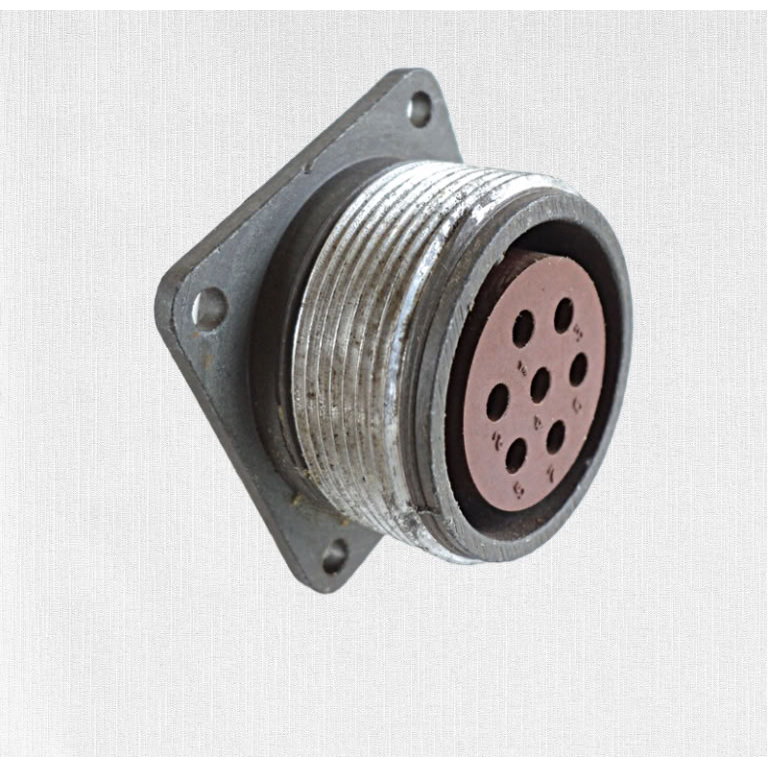

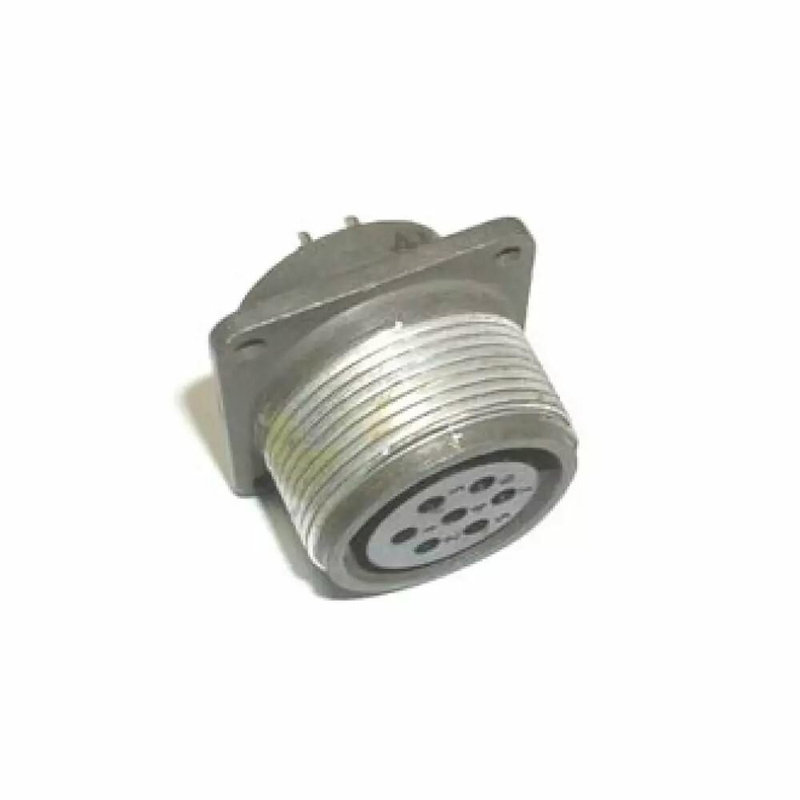

ШР28П7ЭГ9 — это приборная розетка, предназначенная для соединения электрических цепей. Она относится к группе низкочастотных разъемов и имеет следующие ключевые характеристики:

Основные характеристики

• Количество контактов : 7
• Рабочий ток : до 25 А на каждый контакт
• Максимальное рабочее напряжение : 850 В (постоянного и переменного тока)
• Диаметр контактов : 2,5 мм
• Сопротивление контактов : 1 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Количество циклов соединения-разъединения : до 500
• Минимальная наработка : 1000 часов
• Срок хранения : не менее 15 лет

Конструкция и материалы

розетка выполнена из алюминиевого сплава и карболита, что обеспечивает ее долговечность и устойчивость к внешним воздействиям. Контакты могут иметь покрытие из серебра или никеля, в зависимости от маркировки. Метод монтажа — пайка, а соединение осуществляется резьбовым способом с однош Оночной поляризацией.

Условия эксплуатации

ШР28П7ЭГ9 может работать в диапазоне температур от -60° С до +60° С, а также выдерживать кратковременные перегревы до +110° С. Она предназначена для использования как внутри помещений, так и на открытом воздухе (при наличии защиты от пыли и влаги).

Применение

Эта розетка используется в электро- и радиоаппаратуре для соединения проводов и кабелей, а также в различных устройствах, требующих надежного электрического соединения.
