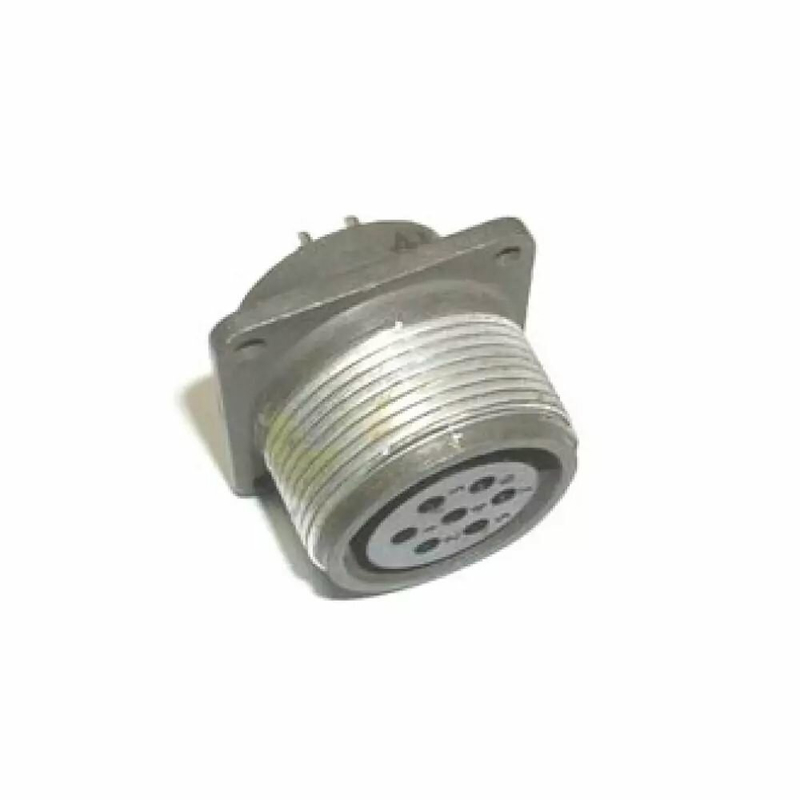

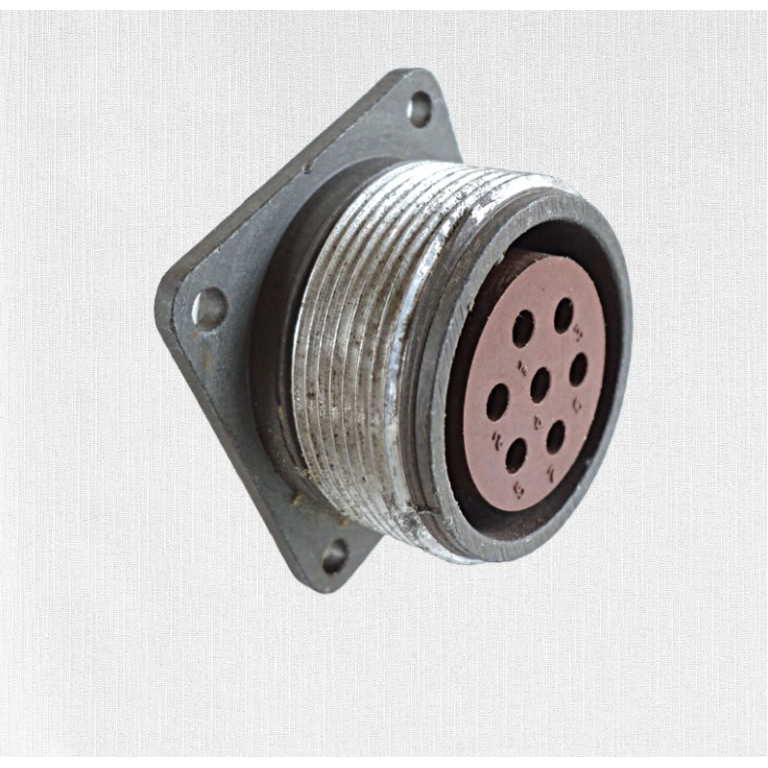

Соединитель ШР28П7ЭГ9 ( розетка ) представляет собой низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В (амплитудное значение). Этот соединитель используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Технические характеристики :

• Количество контактов : 7

• Диаметр контактов : 2,5 мм

• Максимальная токовая нагрузка на одиночный контакт : 35 А

• Общая максимальная токовая нагрузка : 175 А

• Сопротивление изоляции : не менее 5000 МОм

• Количество циклов соединений : до 500

• Минимальная наработка : 1000 часов

• Рабочие температуры :

  • Максимальная: +60 °C

  • Минимальная: -60 °C

Конструкция и особенности :

Соединитель состоит из двух частей: вилки и розетки. розетка может быть как приборной (блочной), так и кабельной. В зависимости от конструкции, возможно использование как прямых, так и угловых патрубков. Сочленение соединителей осуществляется резьбовым методом, что обеспечивает надежность соединения. Поляризация корпусов одношпоночная, а контакты покрыты серебром или никелем для повышения их проводимости и устойчивости к коррозии.

Соединитель ШР28П7ЭГ9 подходит для монтажа с экранированными или неэкранированными кабелями в соответствии с требованиями к установке.
