ШР28П7ЭГ9 розетка

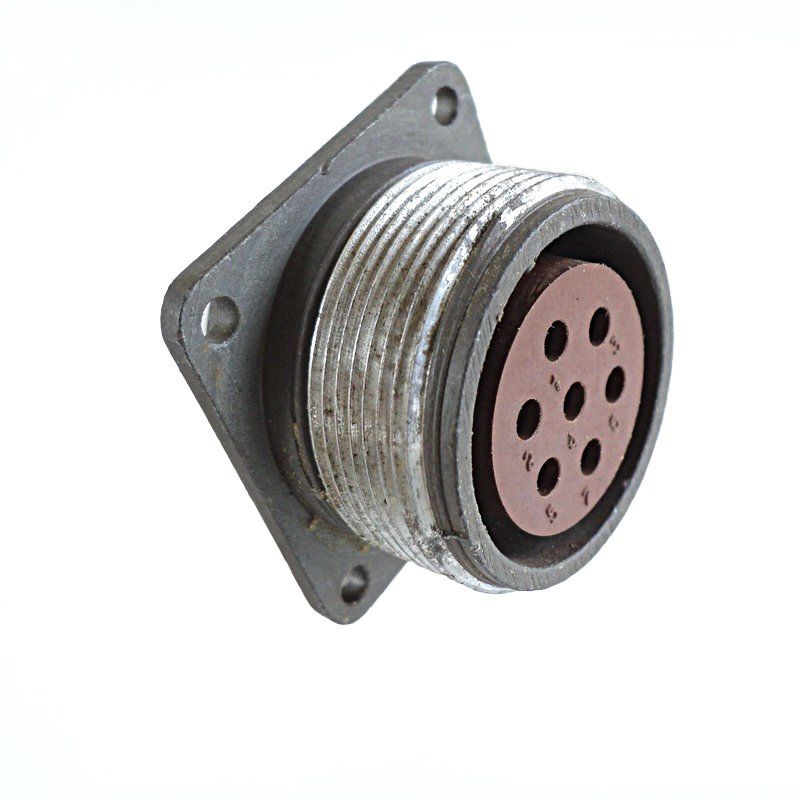

ШР28П7ЭГ9 — это приборная (блочная) розетка цилиндрического низкочастотного соединителя серии ШР с 7 контактами.

Основные характеристики

Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В. Рабочий ток на контакт составляет до 25 А (максимальная нагрузка — 35 А), диаметр контактов — 2,5 мм, проходной диаметр — 33 мм.

Конструкция и применение

Розетка имеет прямой вывод под экранированный кабель без патрубка, корпус из алюминиевого сплава (серый цвет, оксидирование), контакты из латуни с серебряным покрытием, изолятор из бакелита (черный). Устанавливается на панель пайкой, метод сочленения — резьбовой (шаг M33x1,5), поляризация одношпоночная.

Условия эксплуатации

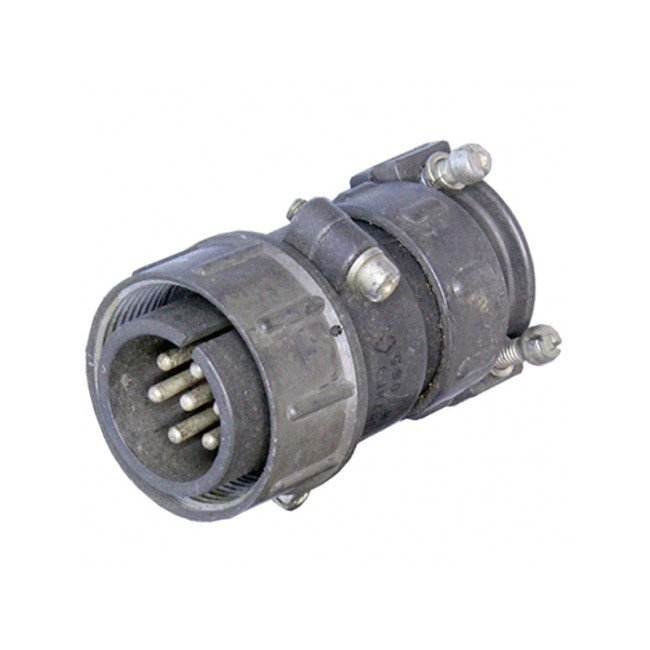

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), линейное ускорение до 2000 м/с², ресурс — 500 сочленений-расчленений и наработка не менее 1000 часов. Срок сохраняемости — 15 лет, взаимосочленяется с кабельными вилками вроде ШР28П7ЭГ9.

Чертеж иллюстрирует конструкцию розетки с видом спереди (контакты) и разрезом сбоку.
