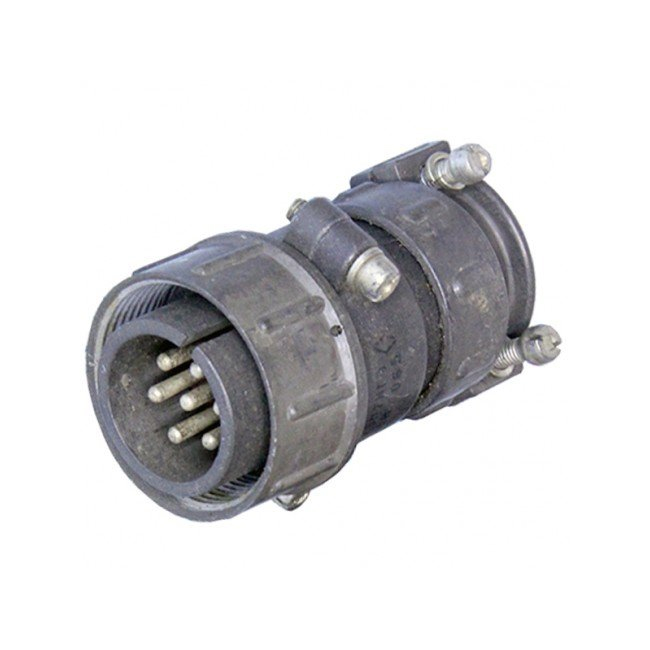

ШР28П7ЭГ9 розетка

Розетка ШР28П7ЭГ9 — это цилиндрический негерметичный блочный соединитель из серии ШР, рассчитанный на использование в электрических цепях постоянного и переменного тока, в том числе в радиоэлектронной и радиотехнической аппаратуре.

Назначение и конструкция

ШР28П7ЭГ9 относится к приборной (блочной) розетке, предназначенной для монтажа на корпусе или панели устройства; она не имеет патрубка и имеет прямой вывод под экранированный кабель. Соединитель негерметичный, поэтому применяется в условиях, где не требуется защита от влаги и давления.

Электрические характеристики

Рабочее напряжение для этой розетки — до 850 В (постоянный и переменный ток), частота переменного тока может достигать 3 МГц. На один контакт допускается рабочий ток до 25 А, а максимальная токовая нагрузка на контакт может доходить до 35 А, что обеспечивает суммарный ток около 155–175 А на весь соединитель.

Контакты и размеры

Розетка выполнена на 7 контактов диаметром 2,5 мм, предназначена для подключения проводов сечением до примерно 3 мм². Сопротивление контакта не превышает примерно 0,001 Ом, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Расшифровка обозначения

В маркировке ШР28П7ЭГ9:

• «ШР» — тип штепсельного негерметичного разъема;

• «28» — условный размер корпуса;

• «П» — приборная часть без патрубка;

• «7» — количество контактов;

• «Г» — гнездо, то есть розетка;

• «9» — код сочетания контактов (конкретная схема их расположения и типов).
