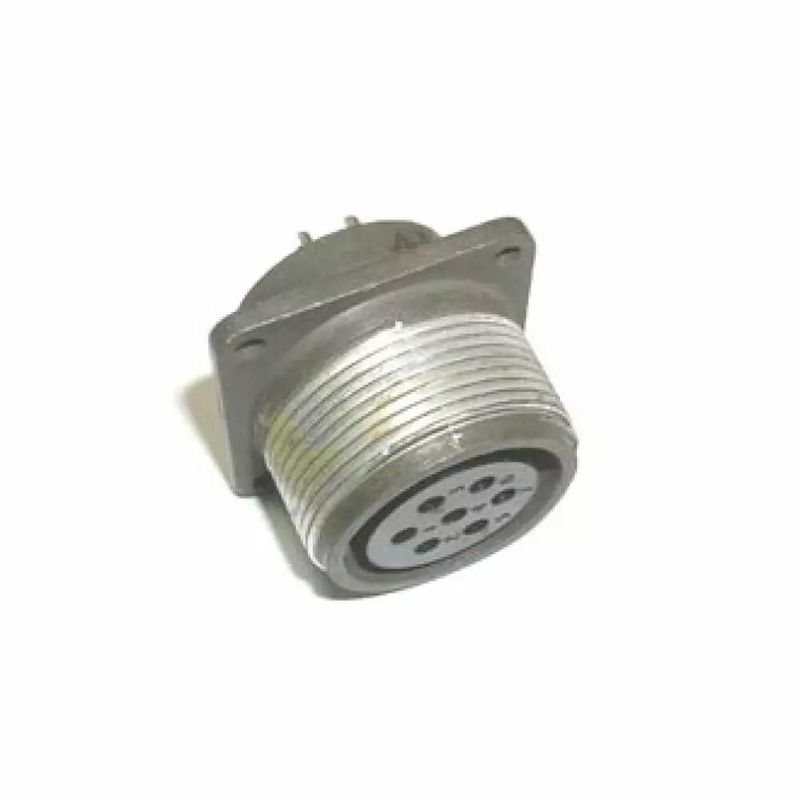

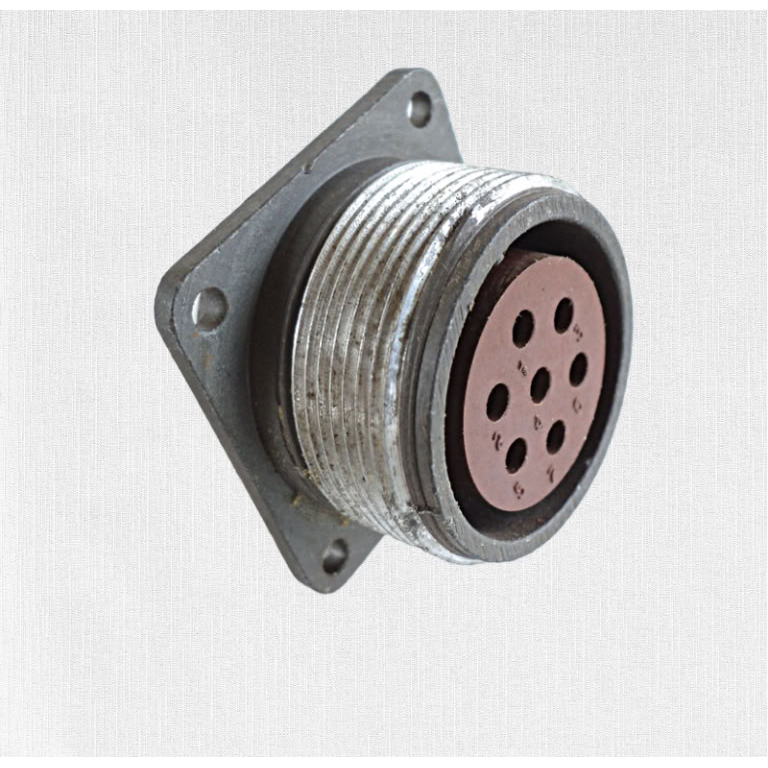

ШР28П7ЭГ9 — это негерметичная приборная (блочная) розетка с семью контактами, предназначенная для работы в электрических цепях как постоянного, так и переменного тока. Данный соединитель относится к серии ШР и имеет следующие ключевые характеристики:

Технические характеристики

• Количество контактов: 7
• Рабочее напряжение: до 850 В
• Максимальная токовая нагрузка:
  • на одиночный контакт — до 35 А
  • на соединитель в целом — до 155 А
• Проходной диаметр: 33 мм
• Диаметр контактов: 2,5 мм
• Рабочая температура: от -60 °C до +60 °C
• Масса: не более 60 г

Конструкция и применение

розетка ШР28П7ЭГ9 предназначена для соединения и разъединения электрических цепей, включая провода и кабели, в электро- и радиоаппаратуре. Она используется в условиях, где требуется надежное соединение с экранированными или неэкранированными кабелями. Конструкция розетки позволяет использовать ее как в помещениях, так и на открытом воздухе при условии защиты от воздействия внешней среды.

Структура обозначения

Обозначение ШР28П7ЭГ9 расшифровывается следующим образом:

• ШР — тип соединителя (цилиндрический низкочастотный);
• 28 — условный размер корпуса;
• П — конструктивное исполнение (без патрубка);
• 7 — количество контактов;
• Э — вид гайки патрубка (для экранированного кабеля);
• Г — вид контактов (для приборной части).

Установка и монтаж

Соединитель имеет резьбовое сочленение и однош Оночную поляризацию корпуса. Метод монтажа — пайка. Контакты могут быть покрыты никелем или серебром в зависимости от маркировки. ШР28П7ЭГ9 является надежным решением для различных электрических соединений, обеспечивая высокую степень безопасности и долговечности в эксплуатации.
