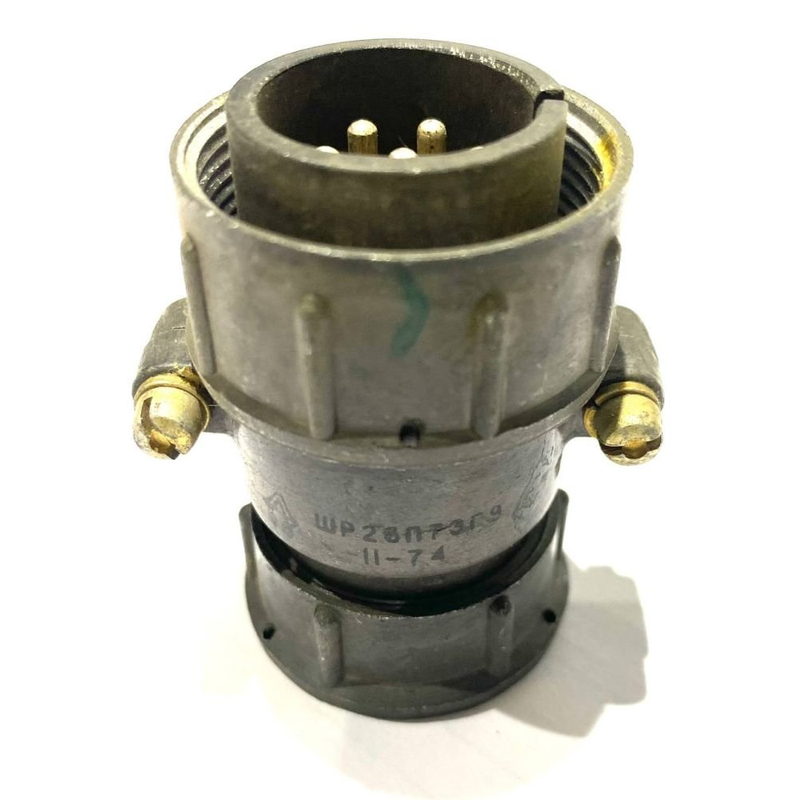

Разъем ШР28П7ЭГ9-К (2016 г.) представляет собой негерметичную кабельную вилку с семью контактами, предназначенную для работы в электрических цепях постоянного и переменного тока. Он относится к группе низкочастотных разъемов и используется в электро- и радиоаппаратуре.

Основные характеристики

• Количество контактов : 7
• Рабочее напряжение : до 850 В
• Максимальная токовая нагрузка : до 35 А на контакт, до 155 А на соединитель в целом
• Диаметр контактов : 2,5 мм
• Сечение подсоединяемого провода : до 3 мм?
• Материал корпуса : алюминиевый сплав (АЛ-11)
• Материал изоляторов : карболит К-211-3
• Сопротивление изоляции : не менее 5000 МОм

Конструкция и монтаж

Разъем имеет прямой вывод под экранированный кабель и патрубок с проходным диаметром 33 мм. Метод монтажа — навесной (объемный), с резьбовым соединением. Поляризация корпуса одношпоночная, что обеспечивает правильное соединение.

Применение

ШР28П7ЭГ9-К используется для соединения и разъединения электрических цепей, что делает его идеальным для применения в различных электротехнических устройствах. Он способен выдерживать механические нагрузки, такие как вибрации и удары, что делает его надежным выбором для использования в сложных условиях.

Расшифровка обозначений

Обозначение ШР28П7ЭГ9 включает следующие элементы:

• ШР — тип разъема (штепсельный негерметичный)
• 28 — условный размер корпуса
• П — конструктивное исполнение (без патрубка)
• 7 — количество контактов
• Э — условное обозначение
• Г — вид соединителя вилка
• 9 — обозначение сочетания контактов

Разъемы данной серии обеспечивают высокую надежность и долговечность при эксплуатации, что делает их популярными в различных отраслях.
