Назначение и область применения

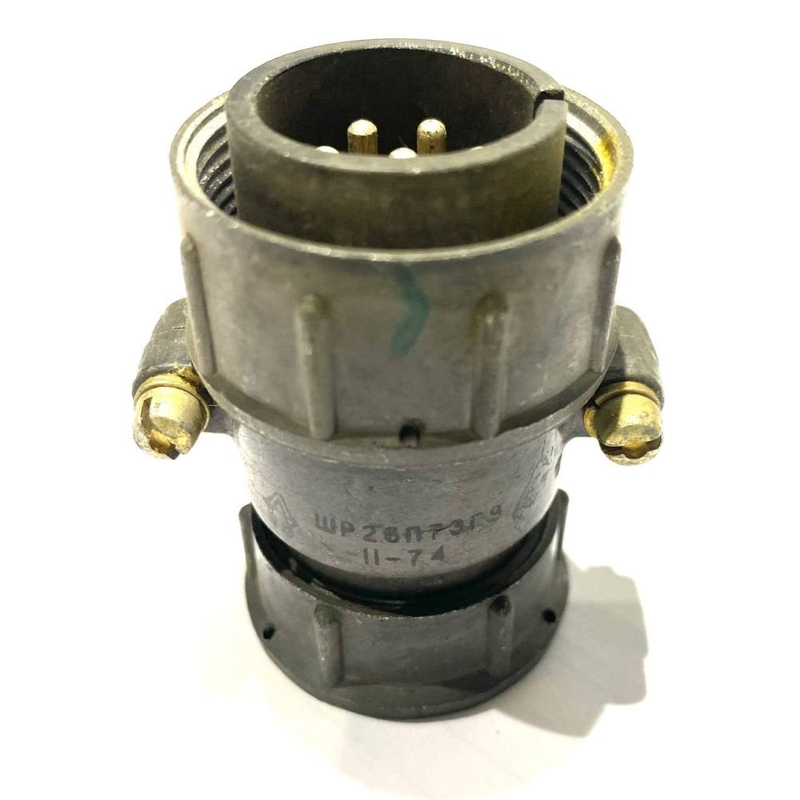

Кабельная вилка ШР28П7ЭГ9-К (приемка «5») представляет собой семиконтактный негерметичный разъем приборного типа, предназначенный для работы в низкочастотных электрических цепях постоянного и переменного тока. Изделие обеспечивает надежное разъемное соединение проводов и кабелей в электротехническом и радиоэлектронном оборудовании, где требуется высокая токовая нагрузка и стабильность контакта.

Разъем применяется при монтаже силовых и сигнальных линий в аппаратуре промышленного назначения, испытательных стендах, распределительных устройствах и системах электропитания. Благодаря допустимой частоте до 3 МГц вилка может использоваться не только в цепях постоянного тока, но и в низкочастотных цепях переменного тока, где важна повторяемость соединения и устойчивость к механическим воздействиям при эксплуатации.

Приемка «5» подтверждает соответствие изделия установленным требованиям к качеству и надежности, что делает его пригодным для применения в ответственном оборудовании, где недопустимы отказы контактных соединений.

Технические характеристики

Конструкция разъема рассчитана на значительные электрические нагрузки, что подтверждается следующими параметрами:

• Количество контактов — 7
• Рабочее напряжение — до 850 В
• Максимальная токовая нагрузка на один контакт — 35 А
• Общая максимальная токовая нагрузка — до 155 А
• Проходной диаметр — 33 мм
• Материал корпуса — алюминиевый сплав АЛ-11
• Материал изолятора — карболит К-211-3
• Материал контактов — латунь ЛС59-1
• Максимальная рабочая частота — до 3 МГц

Конструкция и особенности монтажа

Вилка кабельная ШР28П7ЭГ9-К выполнена в металлическом корпусе из алюминиевого сплава, что обеспечивает механическую прочность и защиту контактной группы. Изолятор из карболита К-211-3 гарантирует стабильные диэлектрические свойства при рабочих напряжениях до 850 В.

Контактные элементы вилки изготовлены из латуни ЛС59-1 и имеют цилиндрическую форму, обеспечивающую плотное сопряжение с трубчатыми разрезными контактами ответной части. Такое сочетание гарантирует низкое переходное сопротивление и устойчивый электрический контакт даже при многократных циклах сочленения и расчленения.

Монтаж изделия выполняется навесным объемным способом с резьбовым соединением, что позволяет надежно фиксировать вилку на кабеле и предотвращать самопроизвольное разъединение при вибрациях и механических нагрузках. Одношпоночная поляризация корпуса исключает неправильное соединение контактов.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструктивных особенностях:

• ШР — штепсельный негерметичный разъем
• 28 — условный размер корпуса
• П — конструктивное исполнение без патрубка
• 7 — количество контактов
• Э — условное обозначение серии
• Г — вид соединителя (розетка)
• 9 — обозначение сочетания контактов
• К — кабельное исполнение

Условия эксплуатации

Разъем ШР28П7ЭГ9-К рассчитан на длительную эксплуатацию в составе электротехнических устройств при соблюдении рабочих параметров по напряжению и току. Изделие сохраняет работоспособность в цепях с частотой до 3 МГц, что расширяет сферу его применения по сравнению с разъемами, рассчитанными исключительно на постоянный ток.

Благодаря алюминиевому корпусу и резьбовому соединению вилка устойчива к механическим воздействиям и подходит для использования в аппаратуре, подверженной вибрационным нагрузкам. При монтаже необходимо учитывать проходной диаметр 33 мм для корректного подбора кабеля и обеспечения герметичности в месте ввода, насколько это предусмотрено негерметичной конструкцией.

Изделие поставляется как самостоятельная сборочная единица и предназначено для комплектации оборудования при производстве, ремонте и техническом обслуживании электронной и электротехнической аппаратуры.
