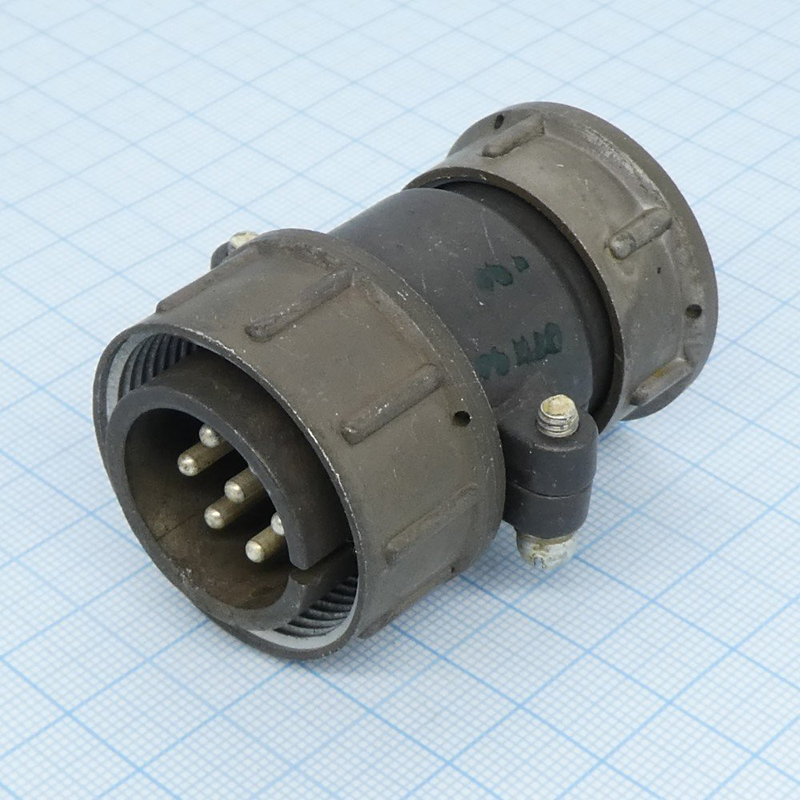

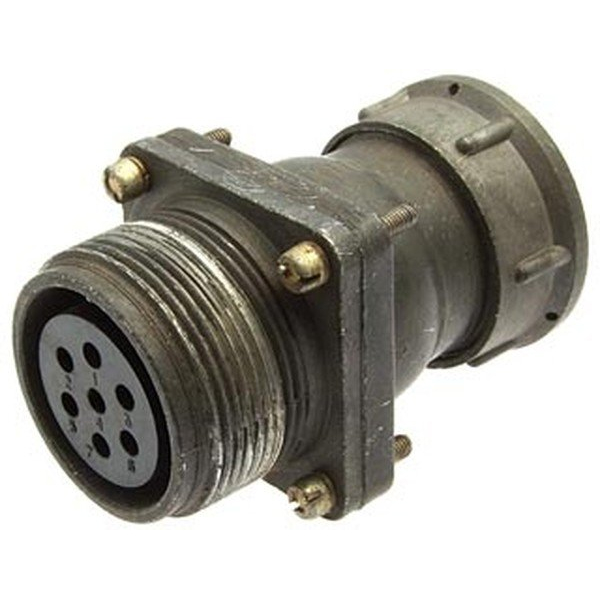

ШР28П7ЭГ9-К: цилиндрический разъём для надёжных электрических соединений

ШР28П7ЭГ9-К — кабельная часть низкочастотного цилиндрического соединителя серии ШР, рассчитанная на ручное соединение электрических цепей постоянного и переменного тока. Разъём применяется в промышленной аппаратуре, системах управления, измерительных комплексах, источниках питания и другой радиоэлектронной технике, где важны механическая прочность, устойчивость контакта и удобство обслуживания.

Назначение разъёма

Соединитель ШР28П7ЭГ9-К предназначен для многократного соединения и разъединения кабелей, проводов, блоков и узлов оборудования. Конструкция относится к негерметичному исполнению с резьбовой фиксацией: после стыковки частей разъёма накидная гайка обеспечивает устойчивость соединения к вибрации и механическим воздействиям.

Модель имеет семь штыревых контактов диаметром 2,5 мм. Контактная группа подходит для передачи питания, управляющих сигналов и цепей коммутации в составе низкочастотных систем. Рабочее напряжение может достигать 850 В, а допустимый рабочий ток на один контакт — до 25 А при соблюдении условий монтажа и теплового режима.

Расшифровка маркировки

Обозначение ШР28П7ЭГ9-К отражает основные конструктивные признаки изделия:

Кабельное исполнение позволяет устанавливать разъём непосредственно на кабель, а прямой патрубок упрощает прокладку линии в условиях ограниченного пространства. Гайка для экранированного кабеля особенно полезна в цепях, чувствительных к электромагнитным помехам: она помогает корректно организовать ввод экрана в конструкцию соединителя.

Основные характеристики

Для ШР28П7ЭГ9-К характерны следующие технические параметры:

• Количество контактов — 7.

• Диаметр каждого контакта — 2,5 мм.

• Тип контактов — штыревой, круглый, извлекаемый.

• Рабочее напряжение — до 850 В.

• Рабочий ток на контакт — до 25 А.

• Максимальный ток на одиночный контакт — до 35 А.

• Сопротивление контакта — не более 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Способ электрического монтажа — пайка.

• Тип сочленения — резьбовой.

• Поляризация корпуса — одношпоночная.

• Ресурс — не менее 500 циклов сочленения и расчленения.

• Рабочий температурный диапазон — от −60 до +60 °C.

Контакты традиционно выполняются из латуни с серебряным покрытием, что способствует снижению переходного сопротивления и повышению стабильности электрического соединения. Изолятор может быть изготовлен из карболита, а корпус — из алюминиевого сплава.

Где применяется ШР28П7ЭГ9-К

Разъём ШР28П7ЭГ9-К востребован там, где требуется ремонтопригодное и механически устойчивое кабельное соединение. Типичные области использования:

• Промышленные шкафы управления и автоматика.

• Электротехнические установки и испытательные стенды.

• Радиоэлектронная аппаратура общего и специального назначения.

• Контрольно-измерительные системы.

• Машиностроительное, транспортное и энергетическое оборудование.

• Кабельные сборки с экранированием для снижения влияния помех.

• Силовые и комбинированные цепи питания, управления и сигнализации.

Соединители серии ШР рассчитаны на работу в цепях постоянного и переменного тока частотой до 3 МГц. Поэтому ШР28П7ЭГ9-К может использоваться не только для питания, но и для части низкочастотных сигнальных линий, если электрические параметры конкретной схемы соответствуют характеристикам разъёма.

Особенности монтажа

При установке ШР28П7ЭГ9-К важно правильно подобрать сечение жил, выполнить качественную пайку и исключить перегрев контактной части. Для контактов диаметром 2,5 мм в типовых данных указывается подключение провода сечением до 3 мм².

Перед сборкой рекомендуется проверить:

• Соответствие ответной части по серии, размеру корпуса, количеству контактов и контактной формуле.

• Совпадение ключа поляризации.

• Целостность изолятора, резьбы, контактов и патрубка.

• Качество пайки без наплывов припоя и замыканий между соседними выводами.

• Надёжность фиксации кабеля и, при необходимости, электрического соединения экрана с корпусом.

• Отсутствие загрязнений, окислов и механических повреждений на контактных поверхностях.

ШР28П7ЭГ9-К — функциональный семиконтактный разъём для кабельных соединений, сочетающий резьбовую фиксацию, прочный корпус, возможность работы с экранированным кабелем и устойчивые электрические параметры. Его применение оправдано в оборудовании, где требуется надёжное разъёмное соединение с возможностью регулярного технического обслуживания.
