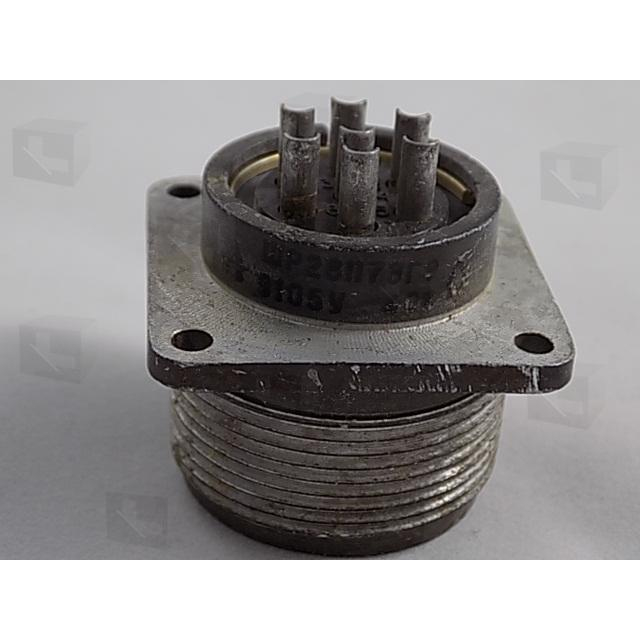

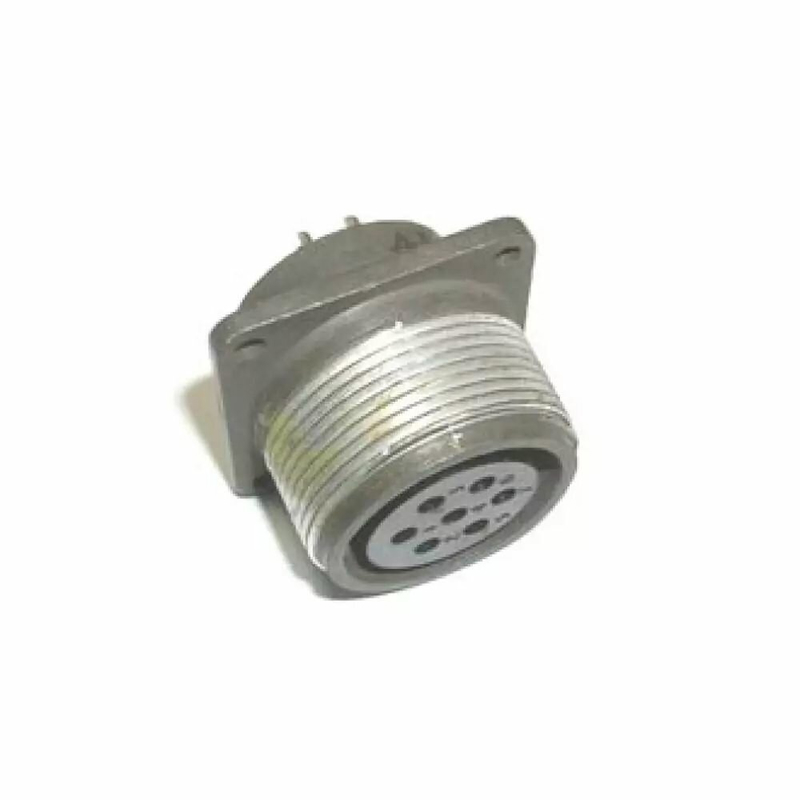

ШР28П7ЭГ9 - это розетка, то есть часть цилиндрического низкочастотного разъема, используемая в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В.

Особенности и характеристики :

• Соединители ШР состоят из двух частей: вилки и розетки. вилки и розетки могут быть как блочными (приборными), так и кабельными.

• розетка ШР28П7ЭГ9 - это 7-контактная негерметичная приборная (блочная) розетка серии ШР с прямым выводом под экранированный кабель и без патрубка.

• Контакты имеют диаметр 2,5 мм.

• Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

• Покрытие контактов обычно серебряное, но может быть и никелевым.

• Материал корпуса – алюминиевый сплав АЛ-11.

• Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

• Количество сочленений-расчленений – 500.

• Минимальная наработка – 1000 часов.

• Срок сохраняемости – 15 лет.

• Рабочая температура окружающей среды: от -60°C до +60°C.

• Выдерживает синусоидальную вибрацию в диапазоне частот 1-5000 Гц и ускорение 300 м/с?.

• Выдерживает механические удары одиночного действия с ускорением 5000 м/с? и многократного действия с ускорением 350 м/с?.

• Минимальное атмосферное пониженное давление 1,3·10-4 Па.

Электрические параметры :

• Максимальное напряжение постоянного тока – 850 В.

• Максимальная токовая нагрузка на одиночный контакт – 25 А.

• Общая токовая нагрузка на соединитель – 155 А.

Ответной частью для блочной розетки ШР28П7ЭГ9 является кабельная вилка ШР28П7ЭГ9.
