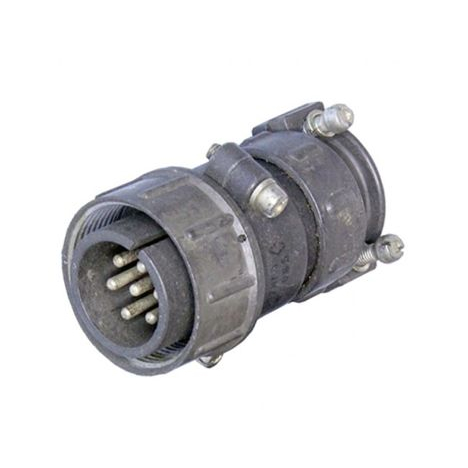

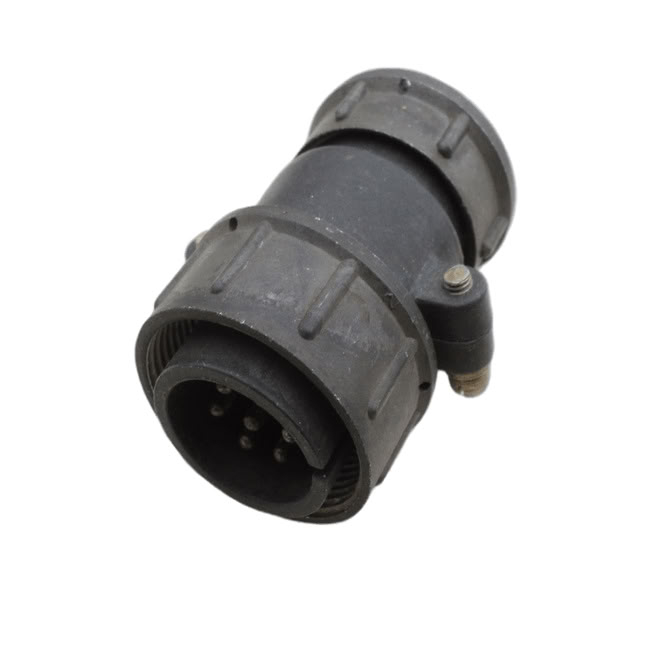

ШР28П7ЭГ8Н — это приборная (блочная) розетка серии ШР, негерметичный цилиндрический низкочастотный разъем, предназначенный для электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Она используется в цепях переменного и постоянного тока, подходит для работы в условиях климатика УХЛ (умеренный и холодный климат).

Обозначение ШР28П7ЭГ8Н расшифровывается следующим образом: ШР — тип соединителя, 28 — условный размер корпуса, П — конструктивное исполнение без патрубка, 7 — количество контактов, Э — гайка для экранированного кабеля, Г — розетка, 8 — сочетание контактов (семь контактов диаметром 1,5 мм), Н — покрытие контактов никелем.

Эта розетка монтируется на панель пайкой, имеет резьбовое соединение с шагом M33х1,5 мм и диаметр установочного отверстия 3,5 мм. Габаритные размеры составляют примерно 38×38×42 мм.

• Количество контактов: 7 шт. (Ø 1,5 мм).

• Максимальное напряжение: 850 В.

• Рабочий ток на контакт: до 20 А, общий — до 70 А.

• Сопротивление контакта: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

Разъем выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 30 g, механические удары до 500 g и работает при температурах от -60 до +60 °C при влажности до 98%.

Соединитель рассчитан на 500 циклов сочленения-расчленения и наработку не менее 1000 часов. Материал корпуса — пластмасса (бакелит), изолятор черного цвета, контакты из латуни с никелевым покрытием. Метод монтажа электрический — пайка, механический — на панель.
