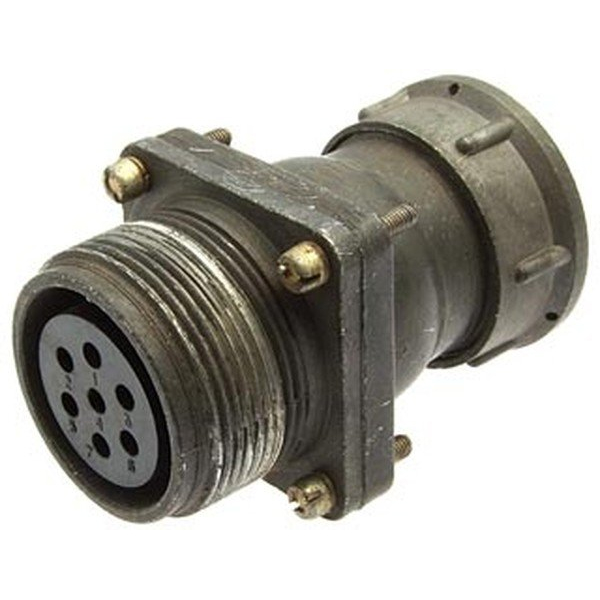

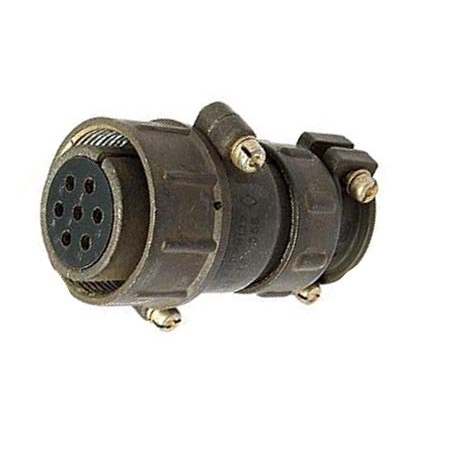

ШР28П7ЭГ7Н — это блочная розетка низкочастотного цилиндрического соединителя серии ШР с условным размером корпуса 28 и 7 контактами диаметром 1,5 мм. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Основные характеристики

Соединитель негерметичный, климатического исполнения УХЛ, с одношпоночной поляризацией корпуса и резьбовым соединением. Материал контактов — латунь с покрытием никелем или серебром, контакты извлекаемые, сопротивление контакта не более 5 мОм.

Максимальная токовая нагрузка на контакт — до 20 А, общая — до 70 А. Работает при температуре от -60 до +60 °C и влажности до 98% при +25 °C.

Надежность и условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, механические удары до 500 g (однократный) и 35 g (многократный). Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Расшифровка обозначения

ШР — тип соединителя; 28 — размер корпуса; П — приборная часть без патрубка; 7Э — 7 контактов с экзотермическим покрытием; Г — гильза (розетка); 7 — диаметр контактов 1,5 мм; Н — блочное исполнение.
