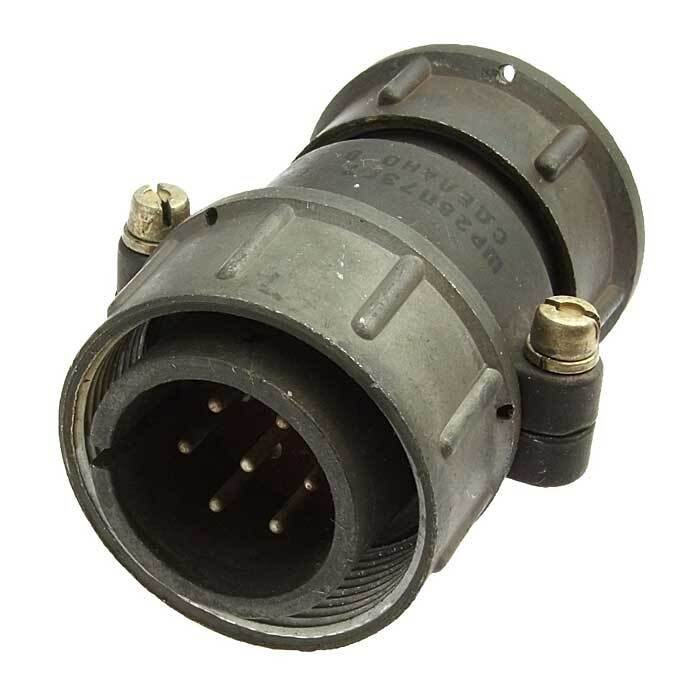

ШР28П7ЭГ7 ВИЛКИ 2015г

Цена:

1600 ₽

В наличии: 81 шт.

Технические характеристики

ШР28П7ЭГ7 — это вилка кабельная низкочастотного цилиндрического соединителя серии ШР, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Обозначение ШР28П7ЭГ7 расшифровывается следующим образом: ШР — тип соединителя, 28 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком, 7 — количество контактов диаметром 1,5 мм, Э — для экранированного кабеля, Г — вилка (штекер), покрытие контактов — серебром.

Эта вилка изготавливается из алюминиевого сплава с карболитовой вставкой и штыревыми контактами.

Соединитель имеет сопротивление контактов не более 2,5 мОм, сопротивление изоляции не менее 5000 МОм и номинальное напряжение до 850 В.

Максимальный рабочий ток на контакт — 20 А, общая токовая нагрузка — до 70 А.

Рабочая температура — от -60 до +60 °C (с учетом перегрева контактов до +110 °C), относительная влажность до 98% при +25 °C, атмосферное давление от 1,3·10⁻⁴ Па.

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный).

Ресурс — 500 циклов сочленения-расчленения, минимальная наработка — 1000 часов.

Описание

Назначение

ШР28П7ЭГ7 — это вилка кабельная низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Вилка относится к категории ШР28, имеет артикул 51334. В предоставленных данных производитель не указан, а в характеристиках карточки товара отмечен год 2015.

Соединитель применяется там, где требуется кабельное подключение с штыревыми контактами, экранированным исполнением и возможностью работы в составе радиоэлектронных и радиотехнических устройств общего назначения.

Расшифровка обозначения

Обозначение ШР28П7ЭГ7 раскрывает конструктивные и электрические особенности изделия:

ШР — тип соединителя;
28 — условный размер корпуса;
П — конструктивное исполнение с прямым патрубком;
7 — количество контактов диаметром 1,5 мм;
Э — исполнение для экранированного кабеля;
Г — вилка, то есть штекер;
покрытие контактов — серебром.

Таким образом, маркировка указывает на кабельную вилку серии ШР с прямым патрубком, семью контактами и исполнением для экранированного кабеля.

Конструкция и материалы

Вилка изготавливается из алюминиевого сплава. В конструкции используется карболитовая вставка, а контакты выполнены штыревыми. Такое сочетание материалов соответствует указанным в данных условиям эксплуатации и электрическим параметрам соединителя.

Изделие относится к низкочастотным цилиндрическим соединителям серии ШР. Исполнение для экранированного кабеля и покрытие контактов серебром являются подтверждёнными особенностями данной модели.

Электрические характеристики

Для ШР28П7ЭГ7 в данных указаны следующие параметры:

сопротивление контактов — не более 2,5 мОм;
сопротивление изоляции — не менее 5000 МОм;
номинальное напряжение — до 850 В;
максимальный рабочий ток на контакт — 20 А;
общая токовая нагрузка — до 70 А.

Эти характеристики определяют применение вилки в цепях, где важны стабильность контактного соединения, изоляционные свойства и заданная токовая нагрузка.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на работу при температуре от −60 до +60 °C с учётом перегрева контактов до +110 °C. Относительная влажность может достигать 98% при +25 °C. Атмосферное давление — от 1,3 на 10 в минус четвёртой степени Па.

Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с². Механические удары — до 5000 м/с² при одиночном воздействии и до 350 м/с² при многократном.

Ресурс и особенности применения

Ресурс вилки составляет 500 циклов сочленения-расчленения, минимальная наработка — 1000 часов. Эти сведения важны при планировании замены и обслуживания соединителя в составе аппаратуры.

ШР28П7ЭГ7 применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения как кабельная вилка с семью штыревыми контактами. При подборе следует учитывать тип соединителя, размер корпуса, количество и диаметр контактов, исполнение для экранированного кабеля, а также подтверждённые электрические и климатические параметры.
