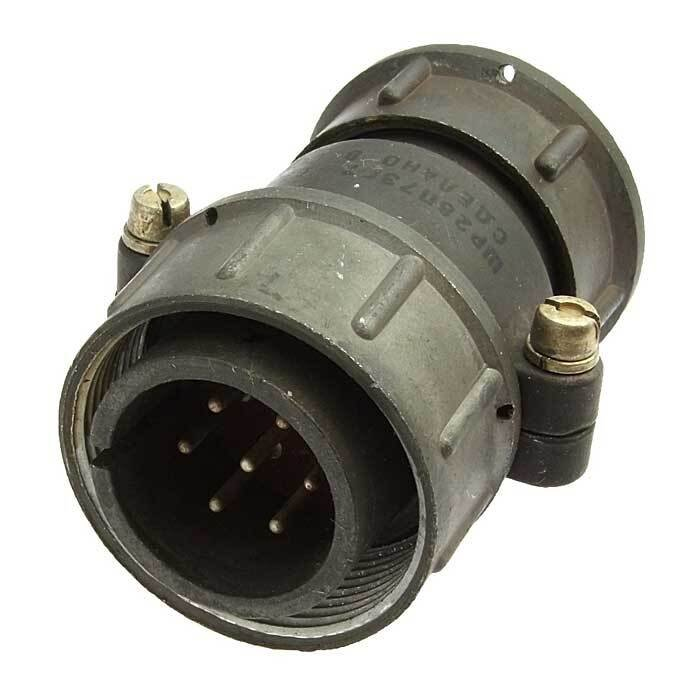

ШР28П7ЭГ7 (В) — это низкочастотный цилиндрический электрический соединитель серии ШР советского/российского производства, предназначенный для надежного подключения в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Расшифровка маркировки

Обозначение расшифровывается так: ШР — тип соединителя (цилиндрический разъем нормальных габаритов с резьбовым соединением); 28 — условный размер корпуса; П — приборное исполнение без патрубка; 7 — количество контактов (7 шт., диаметром обычно 1,5 мм); Э — гайка патрубка для экранированного кабеля; Г — розетка (но вариант (В) указывает на вилку кабельную); 7 — поляризация корпуса.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и ток на контакт до 50 А (в зависимости от диаметра контактов). +1
Сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 2,5 мОм. +1
Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с².​

Климатические параметры

Работает при температуре от -60°C до +60°C, с учетом перегрева контактов — до +110°C. +1
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.​
Подходит для пониженного давления до 1,3·10⁻⁴ Па.

Применение

Используется в авиации, судостроении, военной технике и промышленных системах для герметичного соединения экранированных кабелей с приборами.
