ШР28П7ЭГ7 — это приборная розетка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она является соединителем общего назначения и не имеет патрубка, что делает её универсальной для различных применений.

Технические характеристики

• Рабочий ток : 10 А
• Максимальное рабочее напряжение : 850 В
• Количество контактов : 7, с диаметром 1,5 мм
• Покрытие контактов : серебро
• Сопротивление контактов : 2,5 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Количество возможных соединений : до 500 раз
• Минимальная наработка : 1000 часов
• Срок службы : не менее 15 лет

Условия эксплуатации

ШР28П7ЭГ7 может функционировать в широком диапазоне температур:

• Температура окружающего воздуха : от -60°С до +60°С
• Температура перегрева контактов : до +110°С

Также она устойчива к механическим воздействиям, включая вибрации и удары:

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?
• Ускорение механического удара : одиночного действия — до 5000 м/с?

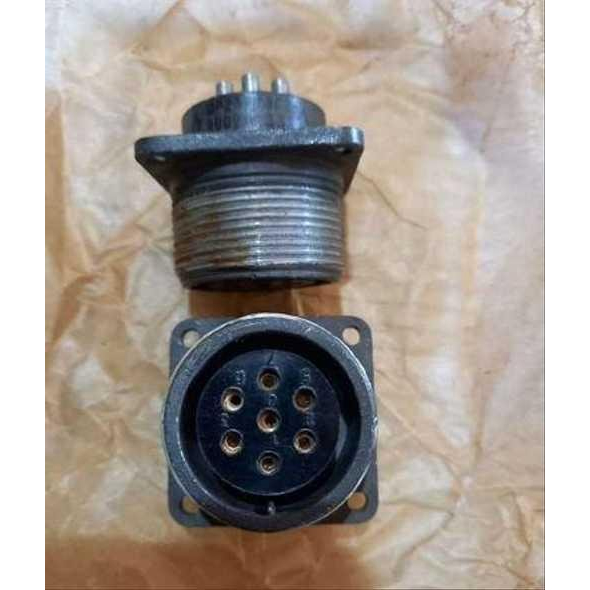

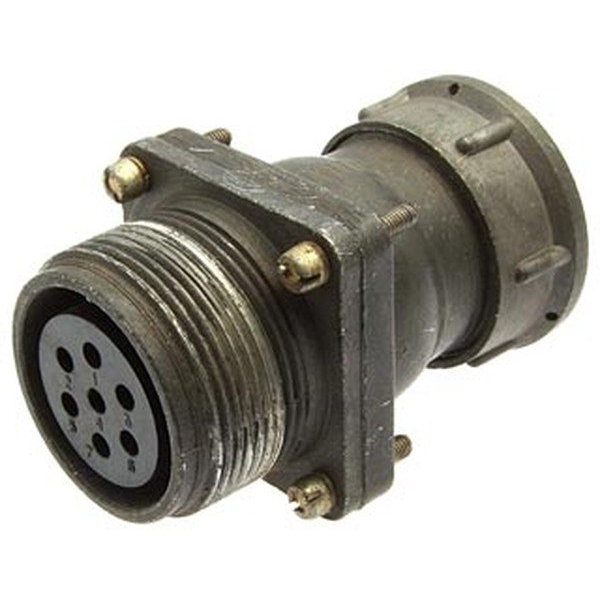

Конструкция

розетка выполнена из металла и имеет резьбовое соединение для надежного подключения. Габаритные размеры составляют 42?38?38 мм, а её конструкция позволяет использовать как экранированные, так и неэкранированные кабели. ШР28П7ЭГ7 предназначена для монтажа как в помещениях, так и на открытом воздухе, при условии защиты от пыли и влаги.
