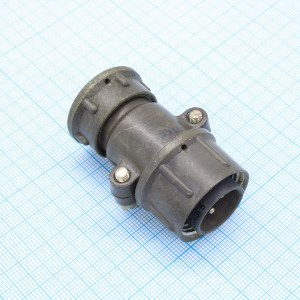

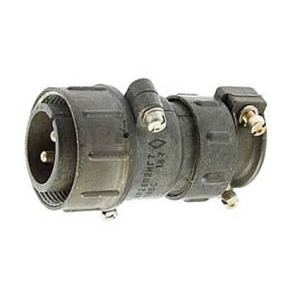

ШР28П7ЭГ5 ВИЛКИ 2024г Каскад

Цена:

2100 ₽

В наличии: 90 шт.

Производитель: Каскад

Технические характеристики

ШР28П7ЭГ5 представляет собой вилку кабельного соединителя серии ШР от производителя «Каскад». Это низкочастотный цилиндрический разъем объемного монтажа с резьбовым соединением нормальных габаритов, предназначенный для надежного подключения экранированного кабеля в промышленных и специальных электрических системах.

Соединитель используется в электрических цепях постоянного и переменного тока частотой до 3 МГц, включая радиоэлектронную и радиотехническую аппаратуру. Он подходит для работы в суровых условиях, таких как вибрации и удары, благодаря гайке для фиксации экрана кабеля.

Рабочая температура составляет от -60 до +60 °C (кратковременно до +110 °C). Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², одиночные удары до 5000 м/с² и многократные до 350 м/с². Сопротивление изоляции — не менее 5000 МОм, минимальная наработка — 5000 часов, число сочленений-расчленений — не менее 500.

Вилка имеет прямой патрубок и предназначена для кабельного исполнения. Производится в общепромышленном или специальном исполнении (например, морском или атомном), с корпусом из алюминия или других материалов для герметичности.

Описание

Назначение и область применения

ШР28П7ЭГ5 — вилка кабельного соединителя серии ШР производства «Каскад», артикул 51330. Это низкочастотный цилиндрический разъем объемного монтажа с резьбовым соединением нормальных габаритов. Изделие предназначено для подключения экранированного кабеля в промышленных и специальных электрических системах, где требуется надежное соединение электрических цепей.

Соединитель применяется в цепях постоянного тока и переменного тока с частотой до 3 МГц. По данным каталога, он используется в радиоэлектронной и радиотехнической аппаратуре, а также в условиях вибраций и ударов. Конструкция включает гайку для фиксации экрана кабеля, что важно при работе с экранированными линиями.

Подтвержденные особенности конструкции

ШР28П7ЭГ5 относится к кабельным вилкам серии ШР28 и имеет прямой патрубок. Для серии характерно резьбовое соединение, обеспечивающее фиксацию ответной части. Ниже перечислены особенности, указанные для данного изделия.

низкочастотный цилиндрический разъем серии ШР;
объемный монтаж;
резьбовое соединение нормальных габаритов;
кабельное исполнение с прямым патрубком;
гайка для фиксации экрана кабеля;
рабочий диапазон частот до 3 МГц;
возможность общепромышленного или специального исполнения.

В описании указано, что изделие может выпускаться в общепромышленном или специальном исполнении, например морском или атомном. Корпус выполняется из алюминия или других материалов для герметичности.

Условия эксплуатации и технические параметры

Соединитель рассчитан на работу при температуре от -60 до +60 °C, кратковременно — до +110 °C. Электрические и ресурсные показатели подтверждаются следующими значениями.

сопротивление изоляции — не менее 5000 МОм;
минимальная наработка — 5000 часов;
число сочленений-расчленений — не менее 500.

По механическим воздействиям заявлены синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с², одиночные удары с ускорением до 5000 м/с² и многократные удары с ускорением до 350 м/с².

Применение в аппаратуре

ШР28П7ЭГ5 подходит для оснащения промышленных и специальных электрических систем, радиоэлектронной и радиотехнической аппаратуры. Благодаря экранированному кабельному подключению и фиксации экрана гайкой вилка применяется там, где требуется сохранить целостность соединения при вибрационных и ударных нагрузках. Специальные исполнения, включая морское и атомное, расширяют область использования в зависимости от исполнения, указанного при заказе.

Для выбора изделия важно учитывать тип ответной части серии ШР28, кабельное исполнение вилки и требуемое исполнение корпуса. Технические параметры, приведенные выше, относятся к данным каталога для ШР28П7ЭГ5 и производителя «Каскад».
