Назначение и конструкция

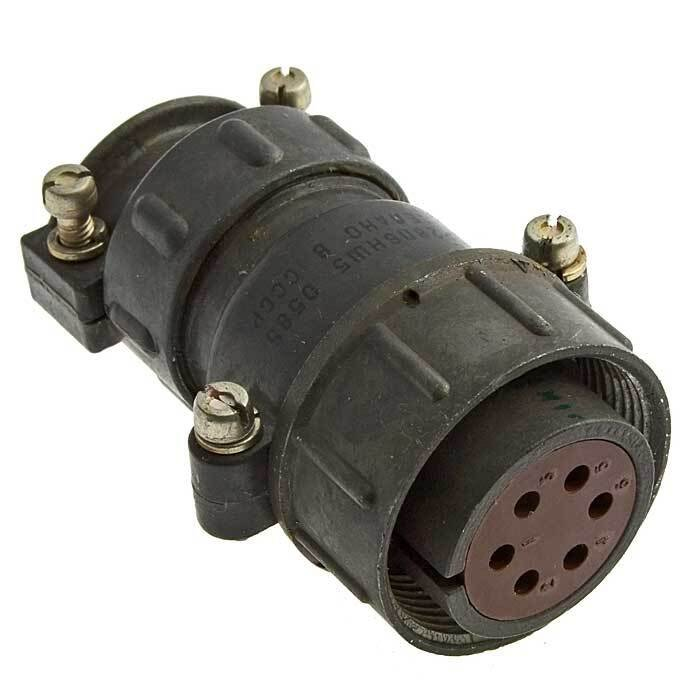

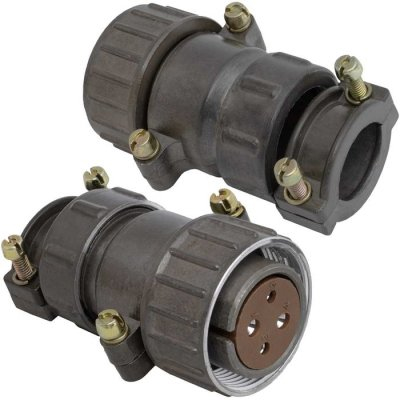

ШР28П6НШ5 представляет собой кабельную розетку, входящую в состав соединителей серии ШР28. Такой соединитель состоит из двух ответных частей — вилки и розетки, при этом исполнение может быть блочным или кабельным. Розетка предназначена для организации электрического соединения в низкочастотных устройствах и системах, где к надёжности контакта и качеству изоляции предъявляются повышенные требования.

В рассматриваемом исполнении применяется прямой патрубок, рассчитанный на неэкранированный кабель. Это упрощает монтаж и делает соединитель удобным для стационарных и подвижных кабельных линий, не требующих экранирования. Контакты имеют серебряное покрытие, что важно для стабильности переходного сопротивления при эксплуатации.

Подтверждённые технические особенности

• Количество контактов: 6.
• Конструктивное исполнение: прямой патрубок для неэкранированного кабеля.
• Покрытие контактов: серебро.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: 500 раз.
• Климатическое исполнение: УХЛ.

Указанные параметры относятся к электрическим и эксплуатационным свойствам изделия. Значение сопротивления изоляции не менее 5000 МОм характеризует способность соединителя сохранять изоляционные свойства в нормальных климатических условиях. Ресурс в 500 циклов сочленения и расчленения определяет продолжительность использования при соблюдении правил подключения и отсутствии механических перегрузок.

Применение и условия эксплуатации

Соединители ШР28П6НШ5 применяются в низкочастотных электрических цепях, в составе устройств и систем, где необходимо надёжное разъёмное соединение с высокими требованиями к изоляции и долговечности. Кабельное исполнение розетки позволяет использовать её для подключения кабельных линий, а прямое исполнение патрубка — для кабелей без экрана.

Климатическое исполнение УХЛ допускает эксплуатацию как в помещениях, так и на открытом воздухе. При этом на открытом воздухе соединитель должен быть защищён от пыли и влаги. Это означает, что сама конструкция рассчитана на умеренный и холодный климат, но для наружной установки требуется дополнительная защита от прямого воздействия атмосферных факторов.

Сведения о товаре

Артикул изделия — 51313, категория — ШР28. Производитель в предоставленных данных не указан. Сведения о комплектации, сертификатах, гарантийном сроке и стране производства в карточке товара также отсутствуют, поэтому при подборе следует уточнять их по accompanying документации или маркировке на изделии.

При выборе розетки важно учитывать число контактов, тип кабеля и способ монтажа: для неэкранированного кабеля с прямым вводом данное исполнение подходит напрямую. Для других условий требуются иные варианты соединителей серии ШР28.
