Назначение и область применения

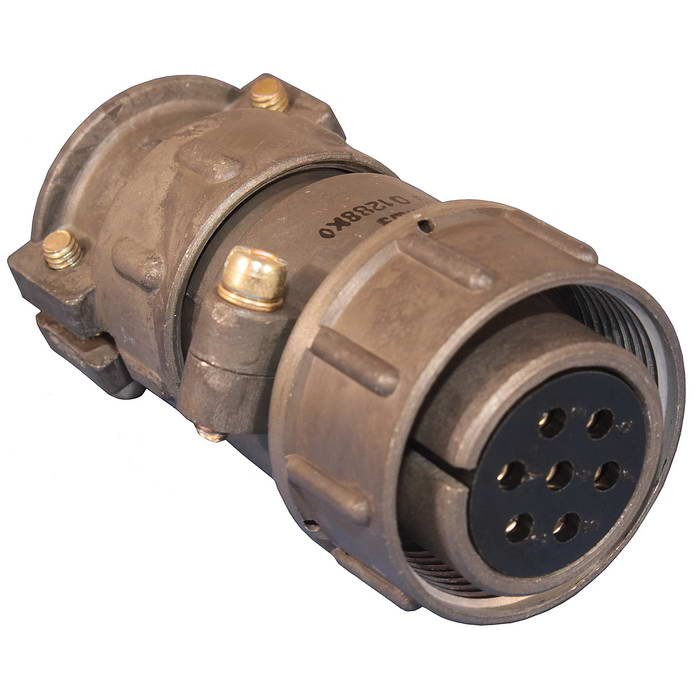

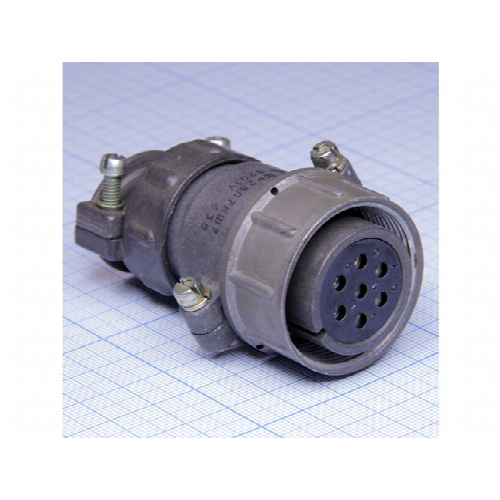

ШР28П6НШ4 представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии ШР28. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Основная сфера применения — приборы радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Соединитель относится к категории изделий общего назначения и допускает эксплуатацию как во внутренних, так и в наружных установках. При наружном размещении защиту от пыли и влаги обеспечивает потребитель, поскольку степень защиты корпуса без дополнительных мер не гарантирует герметичности. Конструкция рассчитана на климатическое исполнение УХЛ и сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия.

Конструктивные особенности

Расшифровка обозначения ШР28П6НШ4 даёт полное представление о конструкции изделия:

• ШР — тип соединителя;
• 28 — условный размер корпуса;
• П — прямой патрубок для подвода кабеля;
• 6 — шесть контактов, из них четыре диаметром 1,5 мм и два диаметром 3,5 мм;
• Н — гайка для фиксации неэкранированного кабеля;
• Ш — розетка;
• 4 — комбинация контактов;
• Н — никелевое покрытие контактов;
• М/Ш — материал корпуса, в данном исполнении пластмасса.

Розетка предназначена для монтажа с неэкранированными кабелями методом пайки. Резьбовое соединение с одношпоночной поляризацией исключает неправильное сочленение и обеспечивает стабильное положение ответных частей при вибрационных и ударных нагрузках.

Технические характеристики

Электрические параметры изделия подтверждены для серии ШР28 и соответствуют техническим условиям без значимых изменений по состоянию на 2015 год.

Контактная группа включает шесть выводов с дифференцированной токовой нагрузкой. Контакты диаметром 1,5 мм рассчитаны на ток до 10 А каждый, контакты диаметром 3,5 мм — до 50 А каждый. Суммарная токовая нагрузка соединителя составляет 140 А. Сопротивление контактов не превышает 5 мОм для выводов диаметром 1,5 мм и 1,5 мОм для выводов диаметром 3,5 мм. Сопротивление изоляции — не менее 5000 МОм, амплитудное рабочее напряжение — 850 В.

Механическая стойкость подтверждена следующими показателями: число сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 м/с² (30 g) и одиночные удары с ускорением 5000 м/с² (500 g).

Совместимость и монтаж

ШР28П6НШ4 совместим с ответными вилками серии ШР28 соответствующего типоразмера и комбинации контактов. Подключение кабеля выполняется пайкой проводников к хвостовикам контактов. Резьбовая гайка фиксирует неэкранированный кабель в прямом патрубке корпуса, предотвращая выдёргивание и излом проводников в месте ввода. Одношпоночная поляризация исключает ошибочное соединение с ответной частью и повреждение контактов.
