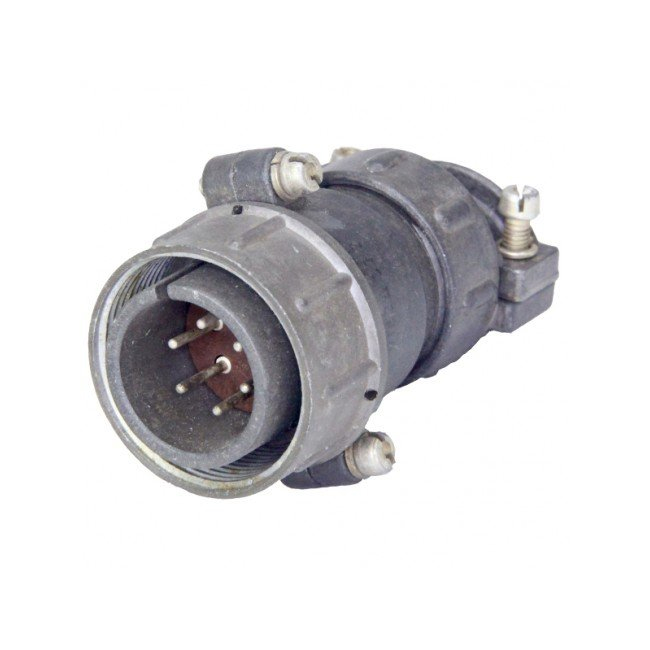

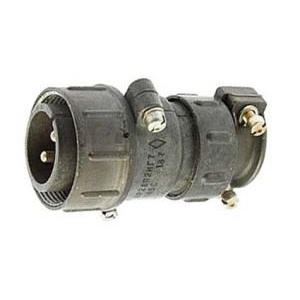

ШР28П6НГ — это кабельная вилка цилиндрического разъема серии ШР28 с прямым патрубком для неэкранированного кабеля. Она предназначена для надежного соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Расшифровка обозначения

Обозначение ШР28П6НГ расшифровывается так:

• ШР — тип соединителя (цилиндрический негерметичный).

• 28 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком.

• 6 — количество контактов (диаметром 1,5 мм).

• Н — для неэкранированного кабеля.

• Г — вилка.

Технические характеристики

Разъем выдерживает рабочий ток до 10 А на контакт и максимальное напряжение постоянного тока до 850 В. Сопротивление контакта минимально (не более 5 мОм для контактов Ø1,5 мм), а количество сочленений-расчленений достигает 500 циклов. Он устойчив к вибрациям (1–5000 Гц, до 30 g), ударам (до 35 g) и работает в климатическом исполнении УХЛ при температурах до +60 °C.

Применение

ШР28П6НГ используется в составе пар вилка-розетка для блочных или кабельных подключений в аппаратуре. Сочленение резьбовое с одношпоночной поляризацией, покрытие контактов — серебро или никель.
