Назначение и общие сведения

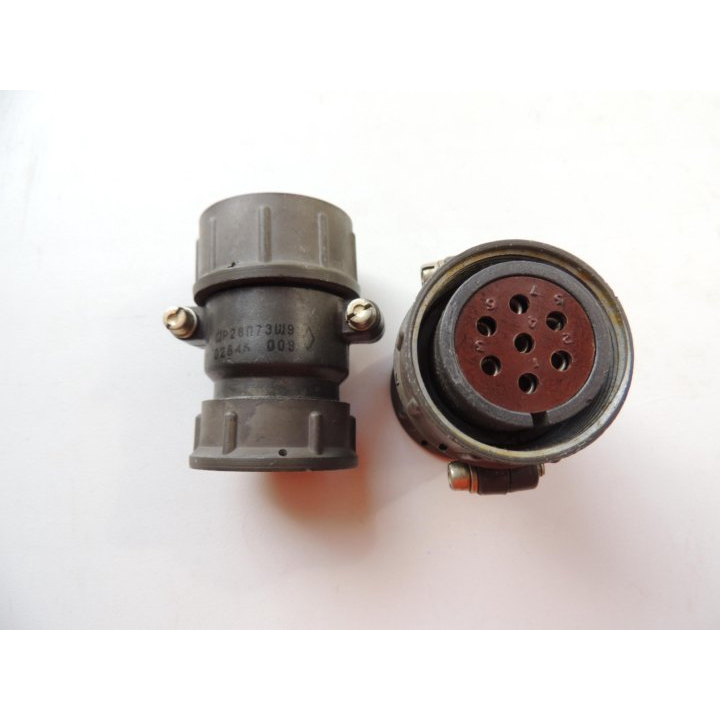

ШР28П6ЭШ5 — кабельная розетка серии ШР, предназначенная для надежного соединения в радиоэлектронной и радиотехнической аппаратуре. Артикул товара — 51318, категория — ШР28. Производитель в предоставленных данных не указан. В характеристиках карточки товара указан год: 2015.

ШР — тип цилиндрического низкочастотного разъема. Розетка выполнена негерметичной, имеет прямой патрубок и гайку для экранированного кабеля, а также 6 контактов диаметром 1,5 мм. Такое исполнение относится к кабельной части соединения и применяется в составе разъемных соединений радиоэлектронной и радиотехнической аппаратуры.

Подтвержденные особенности

Обозначение ШР28П6ЭШ5 расшифровывается следующим образом:

• ШР — тип цилиндрического низкочастотного разъема.
• 28 — условный размер корпуса: высота 49,1 мм, диаметр патрубка M33x1,5.
• П — прямой патрубок; предусмотрен также вариант У — угловой.
• 6 — количество контактов.
• Э — гайка для экранированного кабеля; вариант Н — для неэкранированного кабеля.
• Ш — розетка; вариант Г — вилка.
• 5 — сочетание контактов: 6 штук диаметром 1,5 мм.

Корпус розетки изготовлен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3, контакты — из латуни ЛС59-1 с серебряным покрытием.

Электрические, механические и климатические параметры

• Рабочее напряжение — до 850 В.
• Максимальная токовая нагрузка на контакт — 20 А, общий ток — до 60 А.
• Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 110 градусов Цельсия, с перегревом контактов.
• Синусоидальная вибрация — 1–5000 Гц, до 300 метров в секунду в квадрате.
• Ударная прочность — до 5000 метров в секунду в квадрате, однократный.
• Количество сочленений — 500 циклов.
• Наработка — минимум 1000 часов.
• Сечение проводов — до 3 мм².
• Срок хранения — 15 лет.

Применение и совместимость

Соединители ШР28П6ЭШ5 используются во внутренних и наружных условиях, с защитой от пыли и влаги, в климатическом исполнении УХЛ, при пониженном давлении до 1,3 на 10 в минус четвертой степени Па. Метод монтажа — навесной, сочленение — резьбовое с одношпоночной поляризацией.

Кабельные розетки не соединяются между собой, только с приборными вилками. В имеющемся описании совместимость указана с приборными вилками; в качестве примеров приведены ШР28П6ЭШ5 и ШР28ПК6ЭШ5. Розетка ШР28П6ЭШ5 относится к кабельным соединителям серии ШР28 и применяется в радиоэлектронной и радиотехнической аппаратуре в пределах подтвержденных условий эксплуатации.
