Назначение и область применения

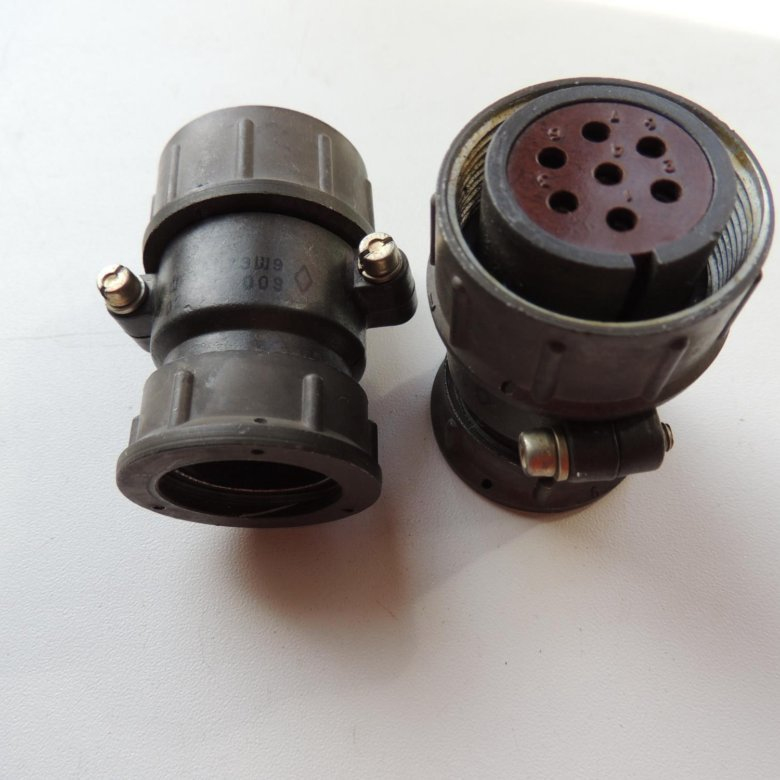

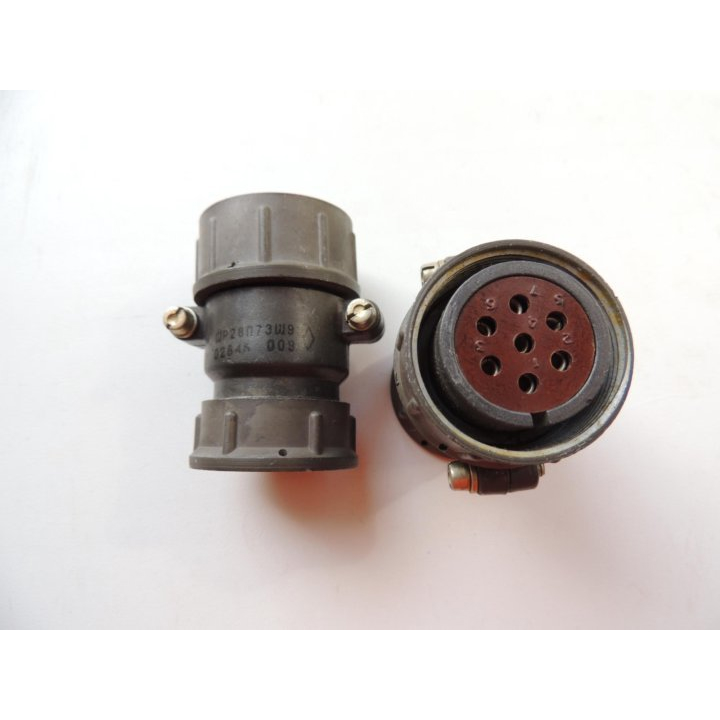

ШР28П6ЭШ розетка представляет собой кабельный соединитель серии ШР общего назначения, разработанный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие предназначено для работы с экранированным кабелем в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Разъем рассчитан на эксплуатацию в составе аппаратуры, требующей надежного экранирования соединительных линий. Благодаря конструктивным особенностям и применяемым материалам розетка обеспечивает стабильное электрическое соединение в широком диапазоне внешних воздействий, включая вибрационные и ударные нагрузки, что делает ее востребованной в промышленной, измерительной и связной аппаратуре.

Конструктивные особенности и технические параметры

Условное обозначение ШР28П6ЭШ расшифровывается следующим образом: ШР — тип соединителя, 28 — условный размер корпуса, П — с прямым патрубком, 6 — количество контактов, Э — исполнение для экранированного кабеля, Ш — розетка (гнездо). Сочетание контактов обозначается цифрой (например, 5 в варианте ШР28П6ЭШ5), определяющей их расположение.

Розетка оснащена шестью контактами диаметром 1,5 мм с серебряным или никелевым покрытием. Сопротивление контакта составляет не более 2,5 мОм. Рабочий ток — 10 А на контакт, максимальное значение достигает 20 А. Сопротивление изоляции — не менее 5000 МОм. Хвостовики контактов позволяют подключать провода сечением до 1,93 мм².

Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией, что исключает неправильное соединение и обеспечивает надежную фиксацию в сочлененном состоянии. Розетка подходит для внутреннего и наружного монтажа при условии защиты от пыли и влаги, климатическое исполнение — УХЛ.

Эксплуатационные характеристики

• Рабочий диапазон температур: от минус 60°C до плюс 110°C с учетом перегрева контактов
• Устойчивость к вибрации: 1–5000 Гц с ускорением до 300 м/с²
• Устойчивость к ударным нагрузкам: до 5000 м/с²
• Пониженное атмосферное давление: до 0,13 мПа
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: не менее 15 лет

Совместимость и условия применения

Разъем взаимосочленяем с аналогичными вилками серии ШР по техническим условиям НКЦС.434410.504. Это обеспечивает возможность использования розетки в составе существующих систем и при замене вышедших из строя элементов без необходимости доработки ответных частей.

При монтаже следует учитывать, что изделие предназначено для работы с экранированным кабелем, поэтому необходимо обеспечить качественное подключение экранирующей оплетки к корпусу розетки для сохранения заявленных характеристик помехозащищенности. Для наружного применения требуется дополнительная герметизация мест сочленения и кабельного ввода.
