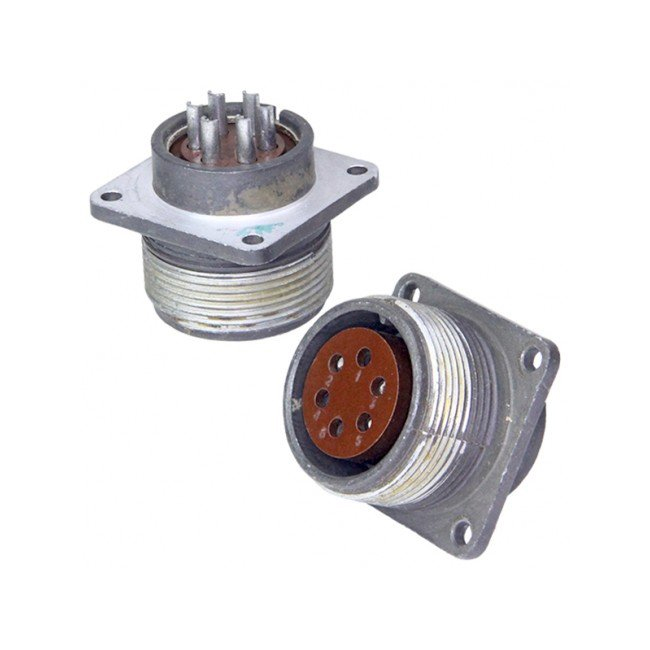

ШР28П6ЭГН представляет собой розетку приборную из серии соединителей ШР28 общего назначения. Она предназначена для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

• ШР — тип соединителя (приборный разъем).

• 28 — условный размер корпуса.

• П — конструктивное исполнение приборной части без патрубка.

• 6 — количество контактов.

• Э — экранированная модификация.

• Г — розетка (приборная часть).

• Н — вариант исполнения (стандартный).

Технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку до 60 А (в зависимости от модификаций), амплитудное напряжение цепи до 850 В и рабочий ток около 10 А. Сопротивление изоляции не менее 5000 МОм, ресурс — минимум 1000 часов наработки и 500 циклов сочленения-расчленения.

Выдерживает вибрацию (1–5000 Гц, до 30 g), механические удары (до 500 g одиночный, 35 g многократный) и пониженное давление до 1,3×10⁻⁴ Па. Тип — негерметичный, климатическое исполнение УХЛ, ко
