Назначение и область применения

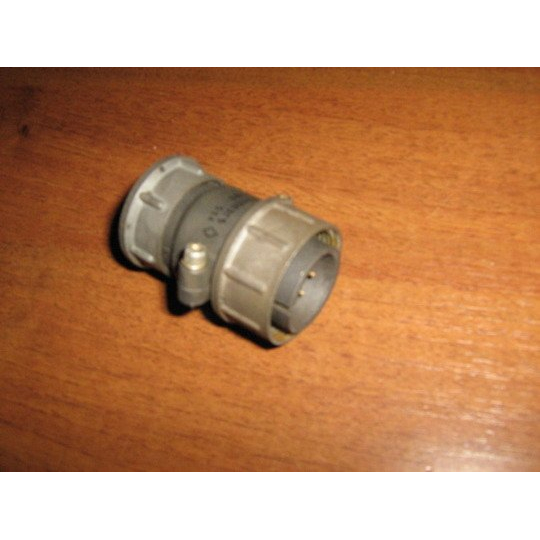

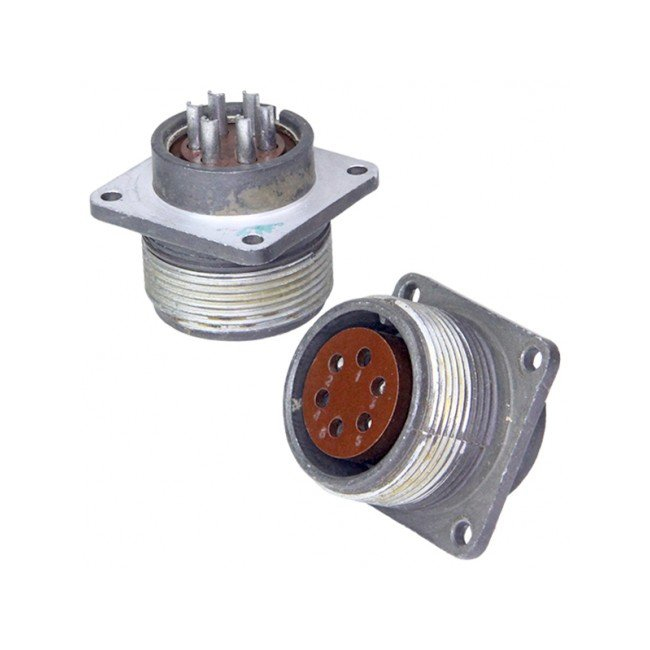

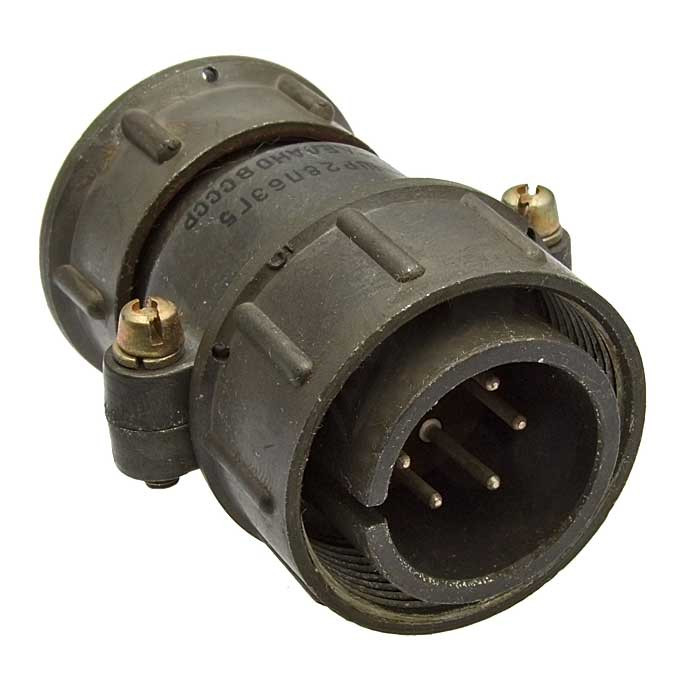

ШР28П6ЭГ5 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для соединения электрических цепей в электро- и радиоаппаратуре. Изделие обеспечивает надёжную коммутацию в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном значении напряжения до 850 В. Розетка рассчитана на применение во внутреннем монтаже оборудования в климатическом исполнении УХЛ. Допускается наружное использование при условии защиты от пыли, воды, дождя и прямого солнечного излучения.

Соединитель применяется в измерительной технике, промышленной электронике, блоках питания, системах управления и других устройствах, где требуется разъёмное соединение с высокой механической прочностью и стабильными электрическими параметрами. Конструкция предусматривает многократное сочленение и расчленение, что делает розетку удобной для обслуживаемого оборудования и стендовой аппаратуры.

Технические характеристики

Розетка имеет шесть контактов диаметром 1,5 мм. Допустимый рабочий ток на один контакт достигает 20 А, при этом суммарный ток по всем контактам ограничен значением 60 А. Переходное сопротивление контакта не превышает 2,5 мОм, что обеспечивает малые потери и стабильность соединения. Сопротивление изоляции составляет не менее 5000 МОм, гарантируя высокую электрическую развязку между цепями.

• Количество контактов: 6
• Диаметр контактов: 1,5 мм
• Рабочий ток на контакт: до 20 А
• Суммарный рабочий ток: до 60 А
• Сопротивление контакта: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: 500
• Наработка: не менее 1000 часов

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Конструкция выдерживает одиночные ударные нагрузки с ускорением до 5000 м/с² и многократные удары с ускорением до 350 м/с². Диапазон рабочих температур составляет от минус 60 °C до плюс 60 °C, при этом допускается перегрев контактов до плюс 110 °C без потери эксплуатационных свойств.

Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление и защиту от окисления в течение всего срока службы. Розетка предназначена для работы в условиях умеренного и холодного климата, соответствующих исполнению УХЛ по действующим стандартам для электротехнических изделий.

Монтаж и эксплуатация

Розетка предназначена для приборного монтажа. Установка выполняется на панель или корпус устройства с закреплением через штатные элементы крепления. Подключение проводников осуществляется к контактным хвостовикам согласно маркировке. Ресурс соединителя составляет 500 циклов сочленения-расчленения и гарантирует сохранение электрических параметров при соблюдении правил эксплуатации.

Перед монтажом рекомендуется проверить целостность изоляторов и состояние контактов. При наружном размещении розетку необходимо дополнительно защищать от атмосферных осадков, прямого солнечного излучения и абразивной пыли, так как собственный корпус изделия не рассчитан на постоянное открытое воздействие окружающей среды без укрытия. Хранение и транспортировка должны осуществляться в условиях, исключающих механические повреждения и воздействие агрессивных сред.
