Назначение и область применения

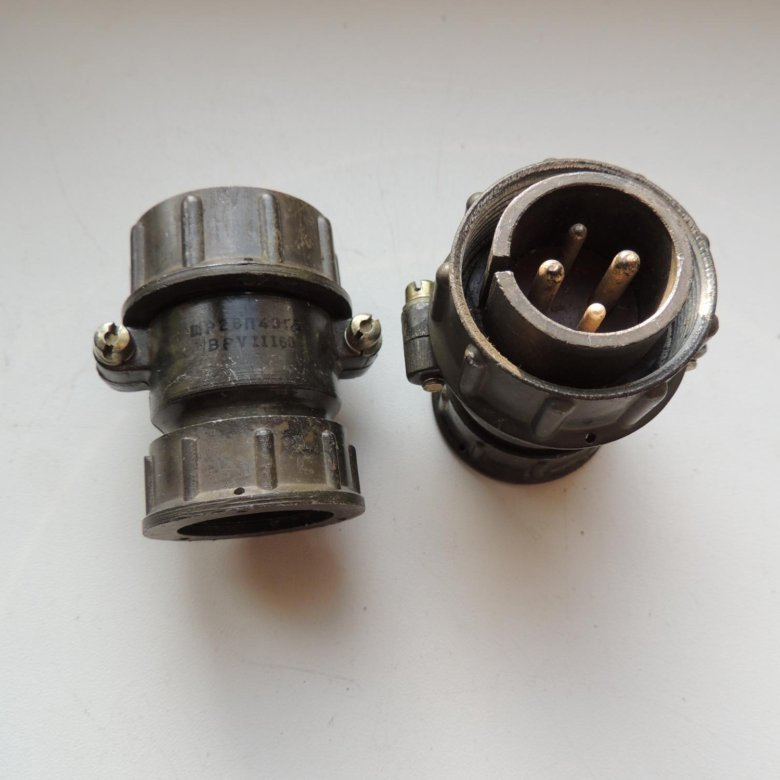

Кабельная вилка ШР28П6ЭГ4 относится к серии низкочастотных цилиндрических соединителей ШР и предназначена для коммутации электрических цепей переменного и постоянного тока. Изделие используется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжное разъёмное соединение с фиксацией от самопроизвольного расчленения.

Соединитель допускает применение во внутренней и наружной проводке при условии обеспечения потребителем защиты от пыли и влаги. Климатическое исполнение соответствует категории УХЛ, что позволяет эксплуатировать вилку в условиях умеренного и холодного климата. Изделие не является герметичным, поэтому при размещении на открытом воздухе или в помещениях с повышенной влажностью необходима дополнительная защита места соединения.

ШР28П6ЭГ4 рассчитана на работу в составе аппаратуры, подверженной механическим воздействиям: соединитель сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду, а также при ударных воздействиях — одиночных до 5000 метров в секунду за секунду и многократных до 350 метров в секунду за секунду. Допускается эксплуатация при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени Паскаля.

Конструктивные особенности и расшифровка обозначения

Обозначение изделия содержит полную информацию о его конструктивном исполнении. Буквы ШР указывают на тип соединителя — штепсельный разъём цилиндрической формы. Цифра 28 обозначает условный размер корпуса. Литера П соответствует конструктивному исполнению с прямым патрубком, что упрощает подвод кабеля без дополнительных изгибов. Цифра 6 определяет количество контактов — всего шесть, из которых четыре контакта имеют диаметр 1,5 миллиметра, а два контакта — диаметр 3,5 миллиметра. Буква Э указывает на нормальные габариты изделия. Литера Г обозначает кабельную часть соединителя, то есть данная вилка монтируется непосредственно на кабель. Цифра 4 в конце обозначения определяет одношпоночную поляризацию, которая исключает неправильное сочленение с ответной частью.

Соединение ответных частей осуществляется при помощи резьбового соединения, обеспечивающего плотный и стабильный контакт. Контакты изготовлены из серебра или никеля, что способствует снижению переходного сопротивления и повышению коррозионной стойкости.

Электрические и эксплуатационные параметры

Вилка рассчитана на значительные токовые нагрузки. Основные электрические характеристики изделия:

• максимальная токовая нагрузка на контакт диаметром 1,5 миллиметра — 10 ампер;
• максимальная токовая нагрузка на контакт диаметром 3,5 миллиметра — 50 ампер;
• максимальная общая токовая нагрузка — 140 ампер;
• максимальное амплитудное напряжение — 850 вольт;
• сопротивление контакта — не более 5 миллиом для контактов диаметром 1,5 миллиметра и не более 1,5 миллиом для контактов диаметром 3,5 миллиметра;
• сопротивление изоляции — не менее 5000 мегаом.

Ресурсные показатели соединителя обеспечивают длительную эксплуатацию в составе оборудования. Изделие выдерживает не менее 500 циклов сочленений и расчленений, а минимальная наработка составляет 1000 часов. Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия, что позволяет применять вилку как в отапливаемых помещениях, так и в неотапливаемых шкафах и наружных установках при условии защиты от атмосферных осадков.

Монтаж и совместимость

ШР28П6ЭГ4 устанавливается на кабель и рассчитана на сопряжение с ответной розеткой, имеющей соответствующую поляризацию с одной шпонкой. При выборе ответной части необходимо учитывать условный размер корпуса 28, количество контактов и их диаметры, а также тип поляризации. Прямой патрубок кабельной части упрощает монтаж и снижает механическую нагрузку на кабель в месте ввода. Резьбовое соединение обеспечивает надёжную фиксацию и не требует специального инструмента при регулярном обслуживании.
