Назначение и область применения

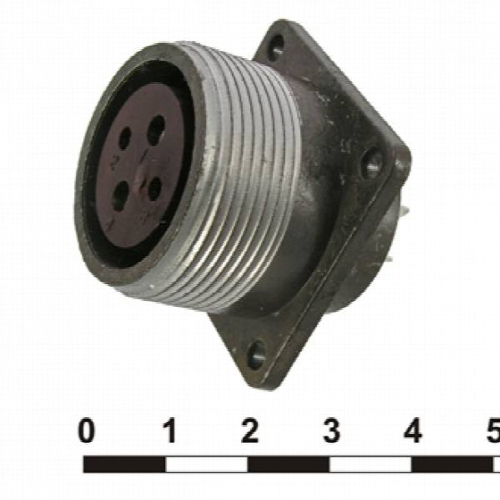

ШР28П6ЭГ4 представляет собой блочную приборную розетку низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в составе электро- и радиоаппаратуры. Розетка обеспечивает надёжное коммутационное сопряжение в стационарных и подвижных узлах оборудования, где требуется многократное сочленение и расчленение при сохранении стабильных электрических параметров.

Конструкция ориентирована на применение в приборах и системах, эксплуатируемых в условиях умеренного и холодного климата. Блочное исполнение позволяет устанавливать розетку непосредственно на корпусах устройств, панелях и шасси. Соединитель востребован в измерительной технике, промышленной электронике, источниках питания, испытательных стендах и аппаратуре связи.

Технические характеристики

Розетка ШР28П6ЭГ4 оснащена шестью контактами. Четыре контакта имеют диаметр 1,5 мм, два контакта — диаметр 3,5 мм. Такое сочетание позволяет в одном корпусе коммутировать цепи с разными токовыми нагрузками, разделяя сильноточные и сигнальные линии.

• Количество контактов: 6 (4 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм)
• Максимальное рабочее напряжение: 850 В (амплитудное значение)
• Рабочий ток на контакт: до 10 А для контактов 1,5 мм
• Рабочий ток на контакт: до 50 А для контактов 3,5 мм
• Общая токовая нагрузка: до 140 А
• Частота тока: до 3 МГц
• Сопротивление контакта: не более 5 мОм для контактов 1,5 мм
• Сопротивление контакта: не более 1,5 мОм для контактов 3,5 мм
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений: 500

Материал контактов — серебро или никель, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Для сильноточных контактов диаметром 3,5 мм сопротивление нормируется на уровне не более 1,5 мОм, для сигнальных контактов 1,5 мм — не более 5 мОм.

Устойчивость к внешним воздействиям

Изделие рассчитано на эксплуатацию в сложных условиях. Климатическое исполнение УХЛ допускает работу при температурах от минус 60 до плюс 60 градусов Цельсия. Розетка сохраняет работоспособность при значительных механических нагрузках.

• Вибрация: синусоидальная до 300 м/с² (30 g), диапазон частот от 1 до 5000 Гц
• Механический удар: до 5000 м/с² (500 g) одиночного действия
• Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия

Высокие показатели вибро- и ударостойкости подтверждают пригодность розетки для аппаратуры, подверженной динамическим нагрузкам. Нормированное количество сочленений — 500 циклов — гарантирует длительный срок службы при многократных коммутациях.

Особенности конструкции и монтажа

Блочное исполнение корпуса предполагает установку розетки на плоскую поверхность прибора или панели. Монтаж производится через отверстие с креплением, выполненным согласно стандартам серии ШР. Ответная часть — вилка соответствующего типономинала серии ШР — обеспечивает правильную ориентацию при сочленении благодаря цилиндрической форме и ключу.

Контакты диаметром 3,5 мм расположены отдельно от контактов 1,5 мм, что упрощает распайку и снижает взаимное влияние цепей. Электрическая прочность изоляции и высокое сопротивление изоляции не менее 5000 МОм обеспечивают безопасную работу при напряжении до 850 В.
